俄標法蘭尺寸資料

GOST 12820 PN1.0 PL平板法蘭標準

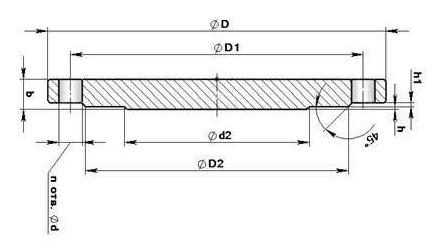

GOST 12820 PN1.0 PL平板法蘭屬于俄標法蘭標準體系。是俄標法蘭(又稱GOST法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GOST 12820 PN1.0 PL平板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	尺寸	外徑	中心距	內徑	盤厚	孔徑	孔數	單重
PN	Dy, mm		pa3Mepbi, mm				K-BO OTB.	Macca.Kr
PN	Dy, mm	D	D1	dB	b	d	n,WT.	Macca.Kr
PN = 1.0	PN= 1,0 Mna (10 krc/cm2)
	15	95	65	19	10			0.51
	20	105	75	26	12	14		0.74
	25	115	85	33	12			0.89
	32	135	100	39	14		4	1.4
	40	145	110	46	15		4	1.71
	50	160	125	59	15			2.06
	65	180	145	78	17	18		2.8
	80	195	160	91	17			3.19
	100	215	180	110	19			3.96
	125	245	210	135	21		8	5.4
	150	280	240	161	21		8	6.62
	200	335	295	222	21			8.05
	250	390	350	273	23	22	12	10.65
	300	440	400	325	24		12	12.9
	350	500	460	377	24		16	15.85
	400	565	515	426	26	26	16	21.56
	500	670	620	530	28	26	20	27.7
	600	780	725	630	31	30	20	39.4
	800	1010	950	820	37	33	24	79.16
	1000	1220	1160	1020	43	33	28	118.43
	1200	1455	1380	1220	51	39	32	197.44
