俄標法蘭尺寸資料

GOST 12836 PN1.0 BL盲板法蘭標準

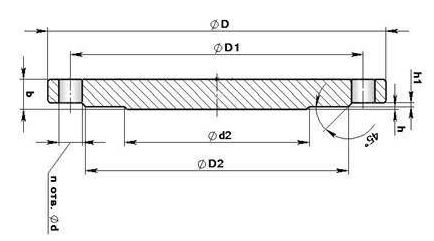

GOST 12836 PN1.0 BL盲板法蘭屬于俄標法蘭標準體系。是俄標法蘭(又稱GOST法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GOST 12836 PN1.0 BL盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	尺寸	外徑	中心距	突臺徑	盤厚	水線徑	孔徑	突臺高	水線高	孔數	單重
PN	Dy, mm	D, MM	D1, MM	D2, MM	b, MM	d2, MM	d, MM	h1,MM	h, MM	K-BO OTB. n. WT.	Macca. Kr
	Py = 1,0 MNa (10 krc/cm2)
PN = 1.0	15	95	65	45	12	10	14	2	2	4	0.43
	20	105	75	58		16					0.55
	25	115	85	68		22					0.67
	32	135	100	78		28					0.91
	40	145	110	88	14	36		3			1.24
	50	160	125	102		46					1.55
	65	180	145	122		60	18				2.04
	80	195	160	138		76					2.44
	100	215	180	158		94				8	2.97
	125	245	210	188	16	118					4.69
	150	280	240	212		142	23				6.07
	200	335	295	268		196					9.09
	250	390	350	320	18	244				12	14.26
	300	440	400	370	20	294		4	3	12	19.88
	350	500	460	430	24	344				16	31.94
	400	565	515	482	26	390	27			16	44.43
	500	670	620	585	30	490	27			20	74.31
	600	780	725	685	34	590	30	5	4	20	119.27
	800	1010	950	905	42	780	33			24	242.06
	1000	1220	1160	1110	50	980	33			28	429.64
	1200	1455	1380	1325	55	1180	40			32	673.13
