俄標法蘭尺寸資料

GOST 12836 PN2.5 BL盲板法蘭標準

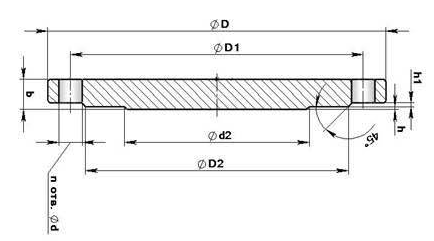

GOST 12836 PN2.5 BL盲板法蘭屬于俄標法蘭標準體系。是俄標法蘭(又稱GOST法蘭)的其中一種表現(xiàn)形式，是設備或管道上常用的法蘭。以下是GOST 12836 PN2.5 BL盲板法蘭中，相關(guān)壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業(yè)者查詢和參考。

壓力	尺寸	外徑	中心距	突臺徑	盤厚	水線徑	孔徑	突臺高	水線高	孔數(shù)	單重
PN	Dy, mm	D, MM	D1, MM	D2, MM	b, MM	d2, MM	d, MM	h1,MM	h, MM	K-BO OTB. n. WT.	Macca. Kr
	Py = 2,5 Mna (25 krc/cm2)
PN = 2.5	15	95	65	45		10	14	2	2	4	0.43
	20	105	75	58	12	16					0.55
	25	115	85	68	12	22					0.67
	32	135	100	78		28					0.91
	40	145	110	88	14	36	18	3			1.24
	50	160	125	102	14	46					1.55
	65	180	145	122	16	60				8	2.29
	80	195	160	138	18	76					3.21
	100	230	190	162	20	94	23				5.07
	125	270	220	188	22	118	27				7.83
	150	300	250	218	24	142					10.95
	200	360	310	278	26	196				12	17.51
	250	425	370	335	30	244	30			12	28.93
	300	485	430	390	34	294	30	4	3	16	42
	350	550	490	450	38	344	33				61.48
	400	610	550	505	40	390	33				81.12
	500	730	660	615	48	490	40			20	140.22
	600	840	770	720	50	590	40	5	4	20	194.5
	800	1075	990	930	63	780	46	5	4	24	409.07
