俄標法蘭尺寸資料

GOST 12836 PN4.0 BL盲板法蘭標準

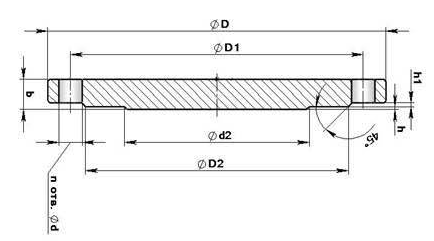

GOST 12836 PN4.0 BL盲板法蘭屬于俄標法蘭標準體系。是俄標法蘭(又稱GOST法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GOST 12836 PN4.0 BL盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	尺寸	外徑	中心距	突臺徑	盤厚	水線徑	孔徑	突臺高	水線高	孔數	單重
PN	Dy, mm	D, MM	D1, MM	D2, MM	b, MM	d2, MM	d, MM	h1,MM	h, MM	K-BO OTB. n. WT.	Macca. Kr
	Py = 4,0 Mna (40 krc/cm2)
PN = 4.0	15	95	65	45	16	10	14	2	2	4	0.63
	20	105	75	58		16	14	2			0.8
	25	115	85	68		22					0.98
	32	135	100	78		28					1.33
	40	145	110	88		36	18	3			1.49
	50	160	125	102	18	46					2.15
	65	180	145	122	20	60				8	3.03
	80	195	160	138	22	76					4.08
	100	230	190	162	24	94	23				6.27
	125	270	220	188	28	118	27				10.31
	150	300	250	218	30	142	27				14.07
	200	375	320	280	38	196	30			12	28.3
	250	445	385	345	45	244	33			12	48.5
	300	510	450	410	48	294		4	3	16	66.99
	350	570	510	465	50	344					88.9
	400	655	585	535	56	390	40				131.59
	500	755	670	615	70	490	46			20	218.77
