俄標法蘭尺寸資料

GOST 12836 PN1.6 BL盲板法蘭標準

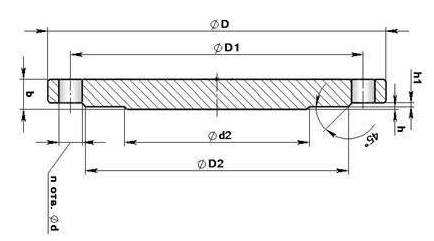

GOST 12836 PN1.6 BL盲板法蘭屬于俄標法蘭標準體系。是俄標法蘭(又稱GOST法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GOST 12836 PN1.6 BL盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	尺寸	外徑	中心距	突臺徑	盤厚	水線徑	孔徑	突臺高	水線高	孔數	單重
PN	Dy, mm	D, MM	D1, MM	D2, MM	b, MM	d2, MM	d, MM	h1,MM	h, MM	K-BO OTB. n. WT.	Macca. Kr
	Py = 1,6 Mna (16 krc/cm2)
PN = 1.6	15	95	65	45		10	14	2	2	4	0.43
	20	105	75	58	12	16					0.55
	25	115	85	68	12	22					0.67
	32 40	135	100 110	78		28					0.91
	40 50	145 160	110 125	88 102	14	36 46	18	3			1.24 1.55
	65	180	145	122	14	60	18				2.04
	80	195	160	138		76					2.44
	100	215	180	158	16	94				8	3.51
	125	245	210	188	16	118					4.69
	150	280	240	212	18	142	23				6.99
	200	335	295	268	20	196	23			12	11.49
	250	405	355	320	24	244	27				19.74
	300	460	410	378	28	294		4	3		29.58
	350	520	470	438	32	344				16	44.22
	400	580	525	490	34	390	30			16	59.86
	500	710	650	610	40	490	33			20	102.69
	600	840	770	720	45	590	40	5	4	20	161.98
	800	1020	950	900	52	780	40			24	300.6
	1000	1255	1170	1110	63	980	46			28	542.16
	1200	1485	1390	1325	75	1180	52			32	922.18
