【產品名稱：柱塞式閘閥】

【產品型號：UZ41SM-16C】
    上海國特閥門UZ41SM柱塞式閘閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。

【產品介紹】：
    上海國特閥門UZ41SM柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。

【工作原理】：
    UZ41SM柱塞式閘閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。

【產品特點】：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

【性能規范】：

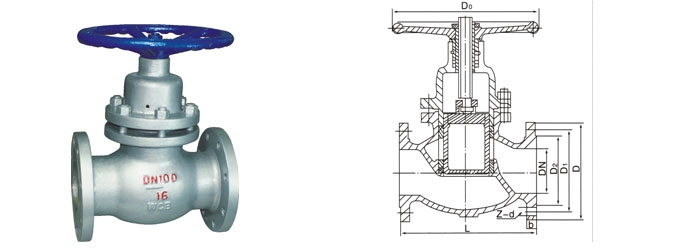

公稱通徑DN(mm)	尺寸
	L	D	D1	D2	b	Z-Φ d	H	H1	D0
UJ41H/Y-16C
15	130	95	65	45	14	4-14	145	157	100
20	150	105	75	55	14	4-14	149	165	120
25	160	115	85	65	14	4-14	166	184	120
32	180	135	100	78	16	4-18	187	213	160
40	200	145	110	85	16	4-18	208	236	180
50	230	160	125	100	16	4-18	234	268	220
65	290	180	145	120	18	8-18	284	330	240
80	310	195	160	135	20	8-18	314	358	280
100	350	215	180	155	20	8-18	365	427	320
125	400	240	210	185	22	8-18	401	475	360
150	480	280	240	210	24	8-23	415	505	400
200	600	335	295	265	26	12-23	508	626	上一個：角式柱塞閥（U44SM-16C） 下一個：金屬密封柱塞式閘閥（UZ41H-16C） 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 電動柱塞閥（UJ941SM-16C） 法蘭柱塞閥（U41SM-16C） 平衡式柱塞閥（U46SM-16C） 美標柱塞閥（UJ41SM-150LB） 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
