【產品名稱：法蘭柱塞閥】

【產品型號：U41SM-16C】
    上海國特閥門U41SM法蘭柱塞閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。

【產品介紹】：
    上海國特閥門U41SM法蘭柱塞閥按標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽最理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。

【工作原理】：
    U41SM法蘭柱塞閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。

【產品特點】：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

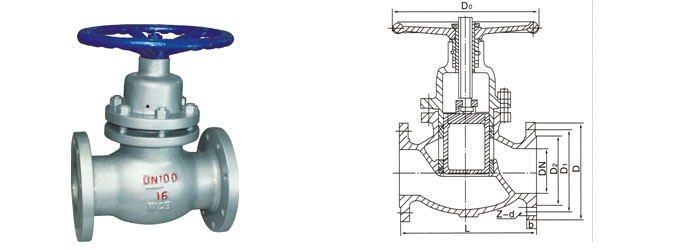

【產品尺寸】：

通徑DN	尺寸
	L	D	D1	D2	b	Z-Φ d	H	H1	D0
U41S-16C
15	130	95	65	45	14	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	20	4-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	215	180	155	24	8-18	278	356	280
105	400	240	210	185	26	8-18	332	440	320
150	480	280	240	210	28	8-23	434	562	360
200	600	335	295	265	30	10-23	498	660	460
250	650/700	405	355	320	38	10-23	540	660	500
300	750	460	410	360	38	10-23	650	680	550
U41S-25C
15	130	95	65	45	16	4-14	116	144	80
