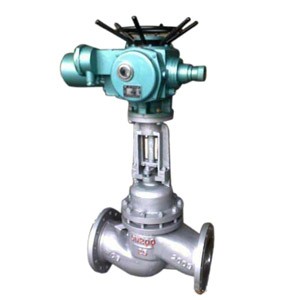

【產品名稱：電動柱塞閥】

【產品型號：UJ941SM-16C】

    上海國特閥門UJ941SM電動柱塞閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。

【產品介紹】：
    上海國特閥門UJ941SM電動柱塞閥規格:DN50～DN300、壓力:PN16～PN64、溫度:-20℃-500℃、材質:鑄鋼、不銹鋼、鉻鉬鋼、閥桿:不銹鋼、介質:適用水、導熱油、蒸汽、燃?xì)狻⑾跛犷悺?/span>

【工作原理】：

    UJ941SM電動柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、電動執行器等零件組成。當電動執行器通電旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。

【產品特點】：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截?cái)嗔鞯溃婚_啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

【產品尺寸】：

公稱通徑DN(mm)	尺寸
	L	D	D1	D2	b	Z-Φ d	H	H1	D0
UJ41H/Y-16C
15	130	95	65	45	14	4-14	145	157	100
20	150	105	75	55	14	4-14	149	165	120
25	160	115	85	65	14	4-14	166	184	120
32	180	135	100	78	16	4-18	187	213	160
40	200	145	110	85	16	4-18	208	236	180
50	230	160	125	100	16	4-18	234	268	220
65	290	180	145	120	18	8-18	284	330	240
80	310	195	160	135	20	8-18	314	358	280
100	350	215	180	155	20	8-18	365	427	320
125	400	240	210	185	22	8-18	401	475	360
150	480	280	240	210	24	8-23	415	505	400
200	600	335	295	265	26	12-23	508	626	450
250	650	405	355	320	30	12-25	590	740	500
300	750	460	410	375	30	12-25	1000	1160	560
350	787	520	470	435	34	16-25	1040	1210	640
