【產品名稱：可調雙金屬片蒸汽疏水閥】

【產品型號：CS47H-16C、CS17H-16C】

    上海國特閥門CS47H、CS17H可調雙金屬片蒸汽疏水閥可調整凝結水的排放溫度，利用顯熱，節能效果顯著。是管線用的疏水閥之一，小體積能任意角度安裝，可在線調節排水溫度，過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內件，易于維修和調整。

【產品介紹】：

    上海國特閥門CS47H、CS17H可調雙金屬片蒸汽疏水閥有法蘭和螺紋焊接等連接方式，制造材質有鑄鋼和不銹鋼等，適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。

【工作原理】：

    CS47H、CS17H可調雙金屬片蒸汽疏水閥的內部結構是一個不銹鋼雙金屬片為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

【產品特點】：

1、熱敏感元件采用進口材料，靈敏度高。

2、不受震動、蒸汽壓力波動和水錘的影響。

3、結構簡單，并帶有過濾裝置，方便安裝和維護。

4、閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。

5、可調整凝結水的排放溫度，利用顯熱，節能效果顯著。

6、可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。

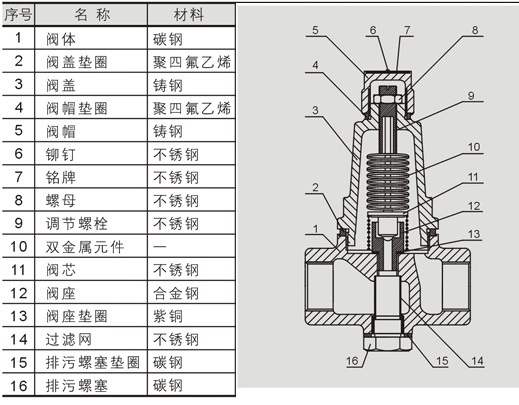

【零部件名稱】：

【工作原理、流程圖】：

1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展?fàn)顟B(tài)，閥芯完全開戶并迅速排放冷凝水。

3、熱凝水進入疏水閥，雙金屬片隨著溫度的升高開彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開戶閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

【外形連接尺寸】：
