【產品名稱：倒吊桶式蒸汽疏水閥】

【產品型號：CS45H-16C、CS15H-16C、881、882、883、881F、882F、883F】

 上海國特閥門CS45H、CS15H倒吊桶式蒸汽疏水閥對凝結水的發生量適應性強，既可間歇排放，又可連續排放。

【產品介紹】：

  上海國特閥門CS45H、CS15H倒吊桶式蒸汽疏水閥也稱鐘型浮子式蒸汽疏水閥，有法蘭和螺紋焊接等連接方式，制造材質有球墨鑄鐵、鑄鋼和不銹鋼等，公稱壓力在1.6MPa～10.0MPa的380℃高溫蒸汽管道做排水除濕作用。按排水量的大小，閥體可分為：881、882、883等不同體型。

【工作原理】：

 CS45H、CS15H倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，倒吊桶開口向下。吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

【產品特點】：

1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放

。2、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。

3、汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。

4、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時鋼性碰撞，關閉十分可靠，壽命長久。

5、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）。

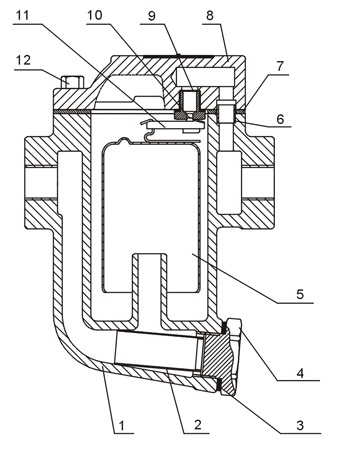

【零部件名稱】：

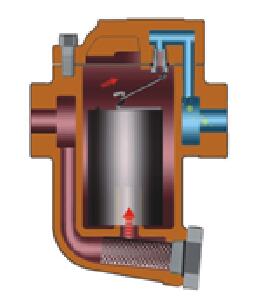

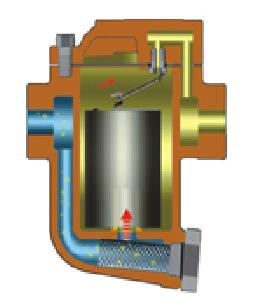

【工作原理、流程圖】：

1、當設備剛啟動時，管道內出現空氣和冷凝水，此時倒吊桶下沉，連桿帶動閥芯打開閥口，空氣和冷凝水迅速排出，實現快速啟動。

2、設備啟動后，熱凝水進入疏水閥，此時倒吊桶仍處于下沉位置，在工作壓差下，熱凝水迅速排出。3、當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，連桿帶動閥芯關閉閥口。

4、倒吊桶頂部設有一個排氣孔，當一部分蒸汽從小孔排出，另一部分蒸汽變成凝結水以及凝集水位升高時，倒吊桶失去浮力而下沉，連桿帶動閥芯打開閥口，繼續排放凝結水?！就庑芜B接尺寸】：

型號	公稱通徑mm	連接方式	材料	外形尺寸
				L	H	h	W
（881） CS15H-15C 25-Ⅰ	15	螺紋	WCB	128	176	106	98
	20			128	176	106	98
	25			128	176	106	98
(882) CS15H-15C 25-Ⅱ	15	螺紋	WCB	166	236	138	150
	20			166	236	138	150
	25			166	236	138	150
(883) CS15H-15C 25-Ⅲ	25	螺紋	WCB	198	306	186	182
	32			198	306	186	182
	40			198	306	186	182
（884） CS15H-15C 25-Ⅳ	32	螺紋	WCB	230	368	220	203
	40			230	368	220	203
	50			230	368	220	203
(881F) CS45H-15C 25-Ⅰ	15	法蘭	WCB	160	176	106	98
	20			160	176	106	98
	25			160	176	106	98
(882F) CS45H-15C 25-Ⅱ	15	法蘭	WCB	210	230	138	150
	20			210	230	138	150
	25			210	230	138	150
(883F) CS45H-15C 25-Ⅲ	25	上一個：內螺紋杠桿浮球式疏水閥（FT14H-16C） 下一個：膜盒式蒸汽疏水閥（CS46H-16C、CS16H-16C） 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 自由浮球式蒸汽疏水閥（CS11H-16C、CS41H16C） 立式自由浮球式疏水閥（CS41H-16C-3NL） 內螺紋杠桿浮球式疏水閥（FT14H-16C） 膜盒式蒸汽疏水閥（CS46H-16C、CS16H-16C） 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
