【產品名稱：立式自由浮球式疏水閥】

【產品型號：CS41H-16C-3NL】

【產品介紹】：
    上海國特閥門CS41H-16C-3NL立式自由浮球式疏水閥垂直（立式）安裝，不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，能使加熱設備達到最佳工作效率。該產品是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥，特別是條件要求高的滾筒式烘干設備，更是工作性能最可靠的全自動疏水閥。

【產品特點】：
1、能連續排水、性能穩定、排水量大。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
4、壽命長，浮球的整個球面都可以做密封面，無集中磨損。
2、蒸汽壓力變化時，不受影響，能連續工作性能穩定。
3、壽命長，浮球的整個球面都可以做密封面，無集中磨損。
4、漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。

5、能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得最高的加熱效率。

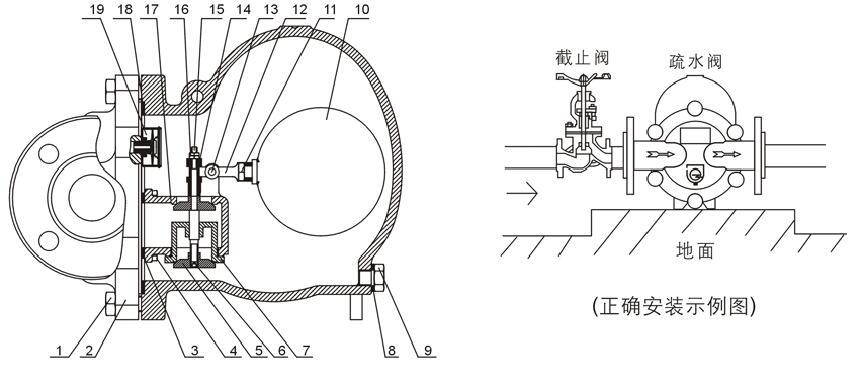

【零部件名稱】：

【工作原理、流程圖】：

1、當設備啟動時，管道內出現空氣和冷凝水，此時浮球在雙金屬片的支撐下遠離閥座，閥口打開，空氣和冷凝水迅速排出，實現快速啟動。

1、當設備啟動時，管道內出現空氣和冷凝水，此時浮球在雙金屬片的支撐下遠離閥座，閥口打開，空氣和冷凝水迅速排出，實現快速啟動。

2、熱凝水進入疏水閥，閥內溫度迅速上升，溫度到達飽和溫度之前，雙金屬片感溫變形伸直。

3、當凝結水停止進入疏水閥時，浮球隨液位下降關閉閥口，由于閥座總是在凝結水液位以下，形成水封，無蒸汽泄漏。

4、當熱凝水再次進入疏水閥時，浮球隨凝結水液位自動調節閥口大小，連續排出凝結水。

【外形連接尺寸】：
