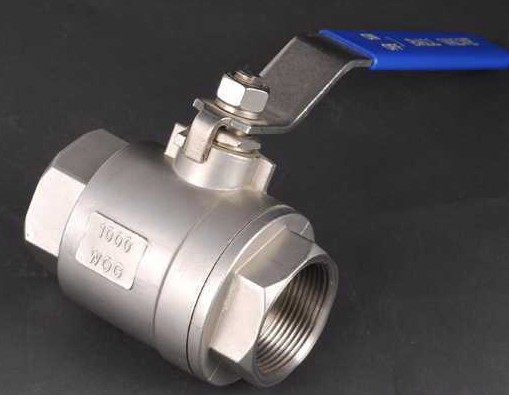

手動二片式內螺紋球閥
手動二片式內螺紋球閥
一、產品[二片式球閥]的詳細資料：
產品型號：Q11F
產品名稱：二片式球閥
產品特點：應用規范公稱壓力：1.6-6.4 MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 二片式球閥價格,二片式球閥廠家,二片式球閥報價。
二、主要零件材料：
序號 | 零件名稱 | 材質 | |
不銹鋼 | 碳鋼 | ||
1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
2 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
5 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
6 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
7 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
9 | 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
10 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
12 | 閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
13 | 手柄套 | 塑料 | 塑料 |
三、上海明精防腐閥門制造有限公司二片式球閥主要尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
重量WT（g） | 225 | 225 | 390 | 502 | 850 | 1502 | 2020 | 3625 | 4700 | 7700 | 14850 |
注：二片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架和銷定裝置。
