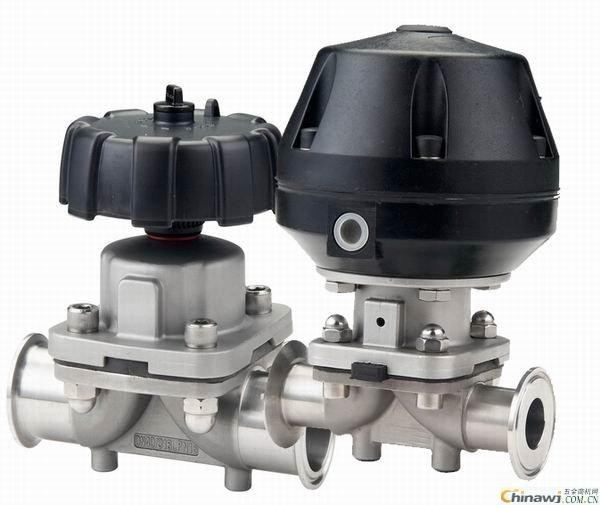

衛生級隔膜閥

衛生級隔膜閥詳細說明：

GMFCF型無菌衛生級隔膜閥既可通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。非常適用于管道流體的控制和開/關的任務。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。

衛生級隔膜閥工作原理
閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕，所以該閥門適用于無菌過程。
GMFCF型衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
該閥門可手動操作,也可氣動操作，還可以通過智能控制器控制。

金屬材質與產品接觸的部件316L(1.4404) 鍛制不與產品接觸的部件304(1.4301)密封材質標配PTFE/EPDM復合膜片選配EPDM、Silicone、FPM采用進口密封材料，所有密封材質均符合FDA 177.2600溫度連續工作溫度-20~+135℃(PTFE/EPDM)滅菌溫度150℃(Max20min)壓力工作壓力0~10bar控制氣源壓力5~8bar表面處理內表面處理Ra≤0.4μm(鏡面拋光或電子拋光)外表面處理噴丸處理連接連接標準焊接端: DIN 11866 系列1焊接端: DIN11866系列3連接方式: 焊接.螺紋.快裝.法蘭選配智能控制器24V DC1個電磁閥位置傳感器24V DC2只NPN或PNP位置傳感器

無菌隔膜閥根據其結構特點：推薦30角度安裝,有利于閥門清洗后完全排泄,不易造成液體滯留閥門內部。

衛生級隔膜閥結構形式：

衛生級隔膜閥圖紙
