國標法蘭尺寸資料

GB/T 9116 PN1.0 SO 平焊法蘭標準

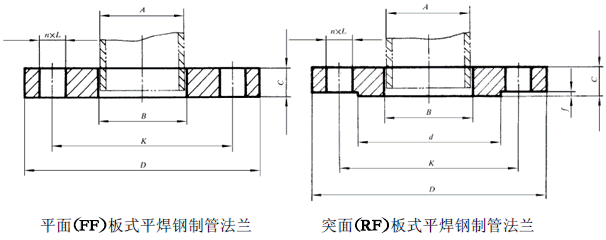

  GB/T 9116 PN1.0 SO  平焊法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9116 PN1.0 SO  平焊法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。




壓力

通徑

鋼管外徑

連接尺寸

密封面

盤

總

頸部苴徑

R

內徑

單重

單重




高

FF

RF



系列1

系列2

外

中心

孔

孔

螺栓

直

高

厚


系列1

系列


系列1

系列










徑

距

徑

數

徑

2

2

GB/T 9116 PN1.0 MPa SO帶頸 平焊法蘭

10-50

 按照 PN4.0Mpa標準執行

65-150

按照PN1.6Mpa標準執行

200

219.1

219

340

295

22

8

M20

266

2

24

44

246

246

3

221.5

222

10.69

10.19

250

273

273

395

350

22

12

M20

319

2

26

46

298

298

10

276.5

276

13.36

12.76

300

323.9

325

445

400

22

12

M20

370

2

26

46

350

350

10

327.5

328

15.51

14.83

350

355.6

377

505

460

22

16

M20

429

2

26

53

400

412

10

359.5

381

24.06

23.28

400

406.4

426

565

515

26

16

M24

480

2

26

57

456

475

10

411

430

29.84

28.88

450

457

480

615

565

26

20

M24

530

2

28

63

502

525

12

462

485

34.46

33.42

500

508

530

670

620

26

20

M24

532

2

28

67

559

581

12

513.5

535

41.4

40.21

600

610

630

780

725

30

20

M27

632

2

34

75

658

678

12

616.5

636

57.5

55.96
