GB/T 9119 PN4.0 PL 平板法蘭標準

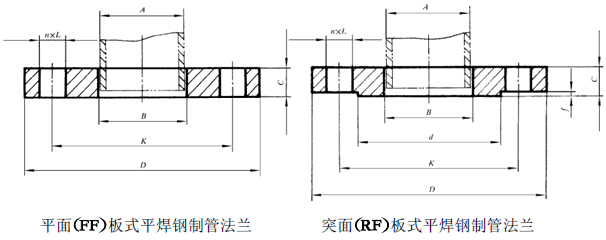

GB/T 9119 PN4.0 PL 平板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9119 PN4.0 PL 平板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

PN 40 帶頸平焊鋼制管法蘭尺寸（GB/T 9116-2010)
PN 40 帶頸平焊鋼制管法蘭尺寸（GB/T 9116-2010)
公稱尺寸 DN	鋼管外徑 A/mm		連接尺寸					法蘭厚度C/mm	法蘭高度 H/mm	法蘭頸			法蘭內徑 B/mm
			法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓				法蘭頸
						數量 n/個	螺紋規格			N/mm		r/mm
	系列1	系列2				數量 n/個	螺紋規格			系列1	系列2	r/mm	系列1	系列2
10	17.2	14	90	60	14	4	M12	16	22	30		4	18	15
15	21.3	18	95	65	14	4	M12	16	22	35		4	22	19
20	26.9	25	105	75	14	4	M12	18	26	45		4	27.5	26
25	33.7	32	115	85	14	4	M12	18	28	52		4	34.5	33
32	42.4	38	140	100	18	4	M16	18	30	60		6	43.5	39
40	48.3	45	150	110	18	4	M16	18	32	70		6	49.5	46
50	60.3	57	165	125	18	4	M16	20	34	84		6	61.5	59
65	76.1	76	185	145	18	8	M16	22	38	104		6	77.5	78
80	88.9	89	200	160	18	8	M16	24	40	118		8	90.5	91
100	114.3	108	235	190	22	8	M20	24	44	145		8	116	110
125	139.7	133	270	220	26	8	M24	26	48	170		8	141.5	135
150	168.3	159	300	250	26	8	M24	28	52	200		10	170.5	161
200	219.1	219	375	320	30	12	M27	34	52	260		10	221.5	222
250	273	273	450	385	33	12	M30	38	60	312		12	276.5	276
300	323.9	325	515	450	33	16	M30	42	67	380		12	327.5	328
350	355.6	377	580	510	36	16	M33	46	72	424	430	12	359.5	381
400	406.4	426	660	585	39	16	M36	50	78	478	492	12	411	430
450	457	480	685	610	39	20	M36	57	84	522	539	12	462	485
500	508	530	755	670	42	20	M39	57	90	576	594	12	513.5	535
600	610	630	890	795	48	20	M45	72	100	686	704	12	616.5	636
