國標法蘭尺寸資料

GB/T 9119 PN1.0 PL 平板法蘭標準

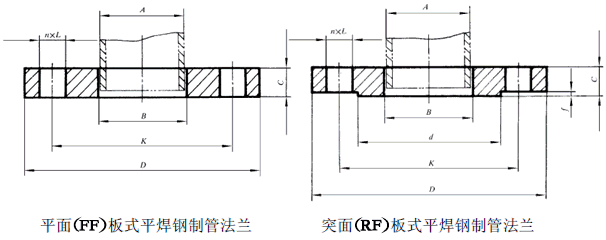

  GB/T 9119 PN1.0 PL  平板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現(xiàn)形式，是設備或管道上常用的法蘭。以下是GB/T 9119 PN1.0 PL  平板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業(yè)者查詢和參考。



  PN 1.0 帶頸平焊鋼制管法蘭尺寸（GB/T 9116-2010)

公稱   尺寸   DN

鋼管外徑 A/mm

連接尺寸

密封面

法蘭厚度C/mm

法蘭內徑      B/mm

法蘭外徑 D/mm

螺栓孔中心圓直徑 K/mm

螺栓孔直徑    L/mm

螺栓

d

f

數(shù)量   n/個

螺紋   規(guī)格

系列1

系列2

系列1

系列2

10

使用PN4.0MPa法蘭尺寸

15

20

25

32

40

50

65

使用PN1.6 MPa法蘭尺寸

80

100

125

150

200

219.1

219

340

295

22

8

M20

266

2

24

221.5

222

250

273

273

395

350

22

12

M20

319

2

26

276.5

276

300

323.9

325

445

400

22

12

M20

370

2

28

327.5

328

350

355.6

377

505

460

22

16

M20

429

2

30

359.5

380

400

406.4

426

565

515

26

16

M24

480

2

32

411

430

450

457

480

615

565

26

20

M24

530

2

36

462

484

500

508

530

670

620

26

20

M24

582

2

38

513.5

534

600

610

630

780

725

30

20

M27

682

2

42

616.5

634
