國標法蘭尺寸資料

GB/T 9114 PN2.5 Th螺紋法蘭標準

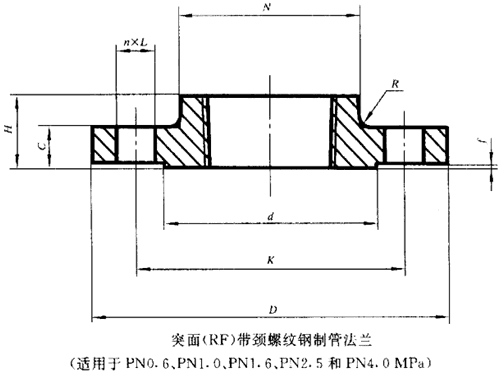

GB/T 9114 PN2.5 Th螺紋法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9114 PN2.5 Th螺紋法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	通徑	鋼管外徑	法蘭外徑	中心徑	孔徑	孔數	孔螺紋	水線徑	水線高	盤厚	總高	法蘭頸	R
PH	DN	A	D	K	L	n		d	￡	C	H	N	R
PN2. 5 PN4. 0	10	17.2	90	60	14	4	M12	41	2	14	22	30	3
	15	21.3	95	65	14	4	M12	46	2	14	22	35	3
	20	26.9	105	75	14	4	M12	56	2	16	26	45	4
	25	33.7	115	85	14	4	M12	65	2	16	28	52	4
	32	42.4	140	100	18	4	m16	76	2	18	30	60	5
	40	48.3	150	110	18	4	M16	84	2	18	32	70	5
	50	60.3	165	125	18	4	M16	99		20	34	84	5
	65	76. 1	185	145	18	8	M16	118	2	22	38	104	6
	80	88.9	200	160	18	8	M16	132	2	24	40	118	6
	100	114.3	235	190	22	8	M20	156	2	24	44	145	6
	125	139.7	270	220	26	8	M24	184	2	26	48	170	6
	150	168.3	300	250	26	8	M24	211	2	28	52	200	8
