國標法蘭尺寸資料

GB/T 9123 PN2.0 BL 盲板法蘭標準

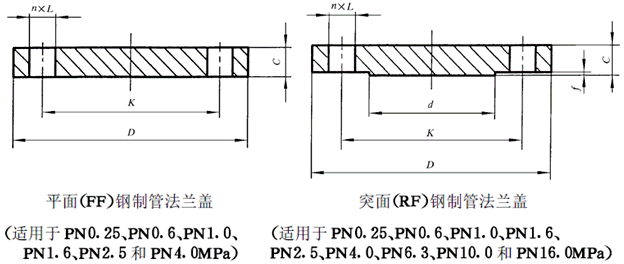

GB/T 9123 PN2.0 BL 盲板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9123 PN2.0 BL 盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

PN2. OMPa<20bar)平面、突面鋼制管法蘭蓋 mm
公稱通徑 DN	連接尺寸					密封面		法蘭厚度 C
	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 L	螺栓		d	f
	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 L	數量 n	螺紋規格	d	f
15	90	60.5	16	4	M14	35	2	11.5
20	100	70	16	4	M14	43	2	13
25	110	79.5	16	4	M14	51	2	14.5
32	120	89	16	4	M14	63.5	2	16
40	130	98.5	16	4	M14	73	2	17.5
50	150	120.5	18	4	M16	92	2	19.5
65	180	139.5	18	4	M16	105	2	22.5
80	190	152.5	18	4	M16	127	2	24
100	230	190.5	18	8	M16	157.5	2	24
125	255	216	22	8	M20	186	2	24
150	280	241.5	22	8	M20	216	2	25.5
200	345	298.5	22	8	M20	270	2	29
250	405	362	26	12	M24	324	2	30.5
300	485	432	26	12	M24	381	2	32
350	535	476	29.5	12	M27	413	2	35
400	600	540	29.5	16	M27	470	2	37
450	635	578	32.5	16	M30	533.5	2	40
500	700	635	32.5	20	M30	584.5	2	43
600	815	749.5	35.5	20	M33	692.5	2	48
