國標法蘭尺寸資料

GB/T 9123 PN4.0 BL 盲板法蘭標準

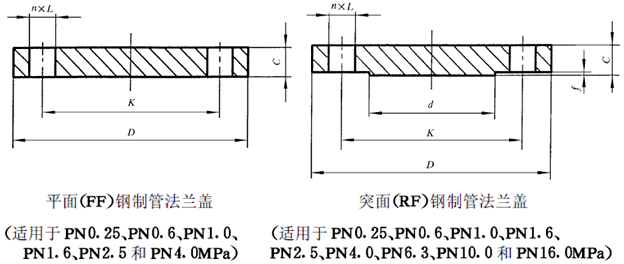

GB/T 9123 PN4.0 BL 盲板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9123 PN4.0 BL 盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

PN4. 0MPa(40bar)平面、突面鋼制管法蘭蓋 mm
	連接尺寸					密封面
公稱	法蘭外徑	螺栓孔	螺栓孔徑	螺栓				法蘭
通徑	法蘭外徑	中心圓直徑	螺栓孔徑	數量	螺紋	d	f	厚度
DN	D	K	L	n	規格			c
10	90	60	14	4	M12	41	2	14
15	95	65	14	4	M12	46	2	14
20	105	75	14	4	M12	56	2	16
25	115	85	14	4	M12	65	2	16
32	140	100	18	4	M16	76	2	18
40	150	110	18	4	M16	84	2	18
50	165	125	18	4	M16	99	2	20
65	185	145	18	8	M16	118	2	22
80	200	160	18	8	M16	132	2	24
100	235	190	22	8	M20	156	2	24
125	270	220	26	8	M24	184	2	26
150	300	250	26	8	M24	211	2	28
200	375	320	30	12	M27	284	2	34
250	450	385	33	12	M30	345	2	38
300	515	450	33	16	M30	409	2	42
350	580	510	36	16	M33	465	2	46
400	660	585	39	16	M36	535	2	50
450	685	610	39	20	M36	560	2	57
500	755	670	42	20	M39	615	2	57
600	890	795	48	20	M45	735	2	72
