國標法蘭尺寸資料

GB/T 9123 PN1.6 BL 盲板法蘭標準

GB/T 9123 PN1.6 BL 盲板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9123 PN1.6 BL 盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

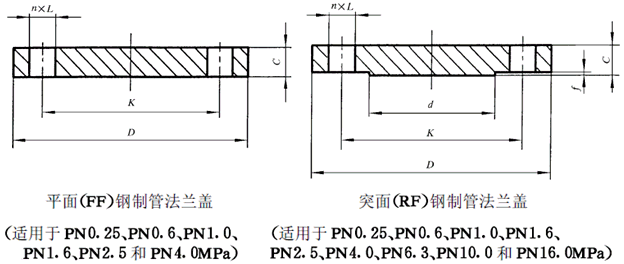

PN1. 6MPa(16bar)平面、突面鋼制管法蘭蓋 mm
公稱通徑 DN	連接尺寸					密封曲		法蘭厚度 C
	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 L	螺栓		d	f
	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 L	數量 n	螺紋規格	d	f
10	使用PN4. OMPa法蘭尺寸
15
20
25
32
40
50
65	185	145	18	4	M16	118	2	20
80	200	160	18	8	M16	132	2	20
100	220	180	18	8	M16	156	2	22
125	250	210	18	8	M16	184	2	22
150	285	240	22	8	M20	211	2	24
200	340	295	22	12	M20	266	2	24
250	405	355	26	12	M24	319	2	26
300	460	410	26	12	M24	370	2	28
350	520	470	26	16	M24	429	2	30
400	580	525	30	16	M27	480	2	32
450	640	585	30	20	M27	548	2	40
500	715	650	33	20	M30	609	2	44
600	840	770	36	20	M33	720	2	54
700	910	840	36	24	M33	794	5	48
800	1025	950	39	24	M36	901	5	52
900	1125	1050	39	28	M36	1 001	5	58
1 000	1 255	1 170	42	28	M39	1 112	5	64
1 200	1 485	1 390	48	32	M45	1 328	5	76
