【產品名稱：旋啟式襯氟止回閥】

【產品型號：H44F46-16P】

上海國特閥門H44F46旋啟式襯氟止回閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

【產品介紹】：
    上海國特閥門H44F46旋啟式襯氟止回閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。

【工作原理】：
    H44F46旋啟式襯氟止回閥的閥軸與閥瓣設計為一體，全部襯氟塑料的軸，鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。另外，除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

【產品特點】：
1、適用于一般工況及磨損或強腐蝕介質的特種工況。
2、旋啟式襯氟止回閥無需外加任何能源裝置，減少運行成本。
3、防倒灌倒流效果好，利用橡膠本身的彈性及反向背壓的作用。
4、工作時通過內外壓力差來自然地實現開啟與閉合，適用于強腐蝕性介質及電站脫硫。

【主要零部件材料表】:

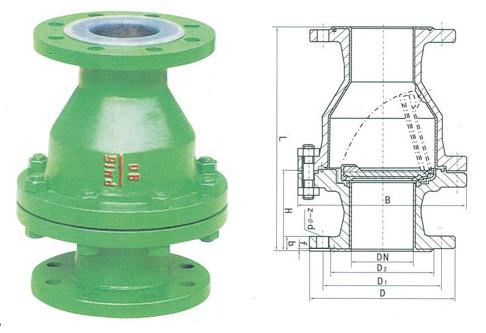

【主要外形和連接尺寸】:

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	上一個：升降式襯氟止回閥（H41F46-16P） 下一個：立式襯氟止回閥(H40F46-16C) 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 旋啟式止回閥H44H-16C 對夾蝶式止回閥(H76H、H76X) 對夾升降式止回閥(H71W-16P) 對夾旋啟式止回閥（H74H、H74X） 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
