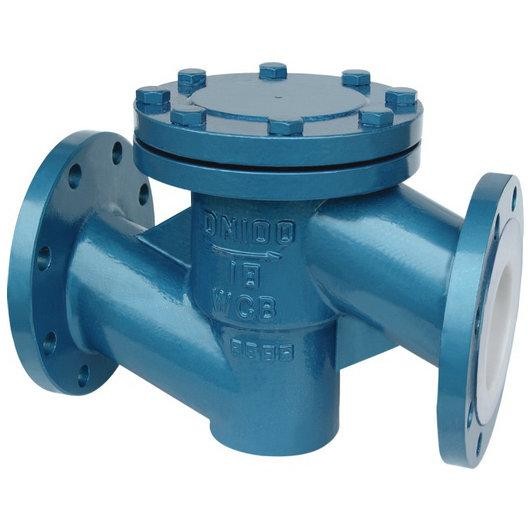

【產品名稱：升降式襯氟止回閥】

【產品型號：H41F46-16P】

 上海國特閥門H41F46升降式襯氟止回閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

【產品介紹】：
    上海國特閥門H41F46升降式襯氟止回閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。

【工作原理】：

    H41F46升降式襯氟止回閥當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。

【產品特點】：
1、產品分升降立式止回閥及升降式直通止回閥，便于多種工況下使用。
2、設計規范：遵循GB 13932/GB122235/GB12236/JB/T8937/APl594標準。
3、適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

【主要零部件材料表】：

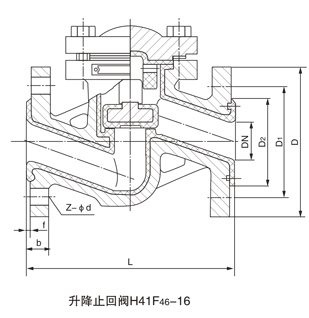

【主要外形和連接尺寸】：

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	上一個：升降式保溫止回閥（BH41H-16C） 下一個：旋啟式襯氟止回閥(H44F46-16P) 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 旋啟式止回閥H44H-16C 對夾蝶式止回閥(H76H、H76X) 對夾升降式止回閥(H71W-16P) 對夾旋啟式止回閥（H74H、H74X） 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
