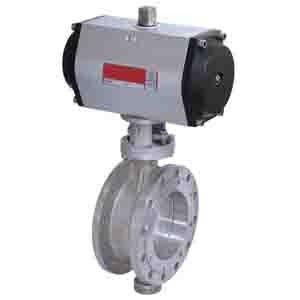

【產品名稱：氣動法蘭三偏心蝶閥】

【產品型號：D643H】
上海國特閥門D643H氣動法蘭三偏心蝶閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

【產品介紹】：
上海國特閥門D643H氣動法蘭三偏心蝶閥其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

【工作原理】：
 D643H氣動法蘭三偏心蝶閥閥桿軸線與蝶板密封面間偏置，并與閥體通道軸線偏置，閥座回轉軸線與閥體通道軸線形成一個偏心角，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。

【產品特點】：
1、在閥桿的上、下部位裝有襯套，而每個襯套產生的磨損和摩擦阻力很小。
2、采用三維偏心結構，閥座與蝶板幾乎無磨擦，在關閉時閥門內部零件幾乎無損傷。
3、具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能。
4、閥體密封面采用堆焊合金鋼或司太立硬質合金，硬密封蝶閥的密封面耐磨損，耐沖刷、耐腐蝕；使用壽命長。
5、結構獨特，開關力矩小，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠?？勺鲉㈤]和調節設備用。

【可選擇附件】：
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構

【主要技術參數】：

【主要零部件材料】：

【采用標準】：

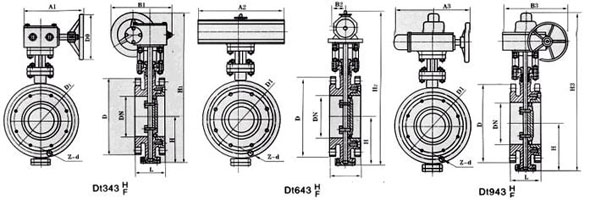

【主要外形連接尺寸】：
