【產品名稱：氣動對夾式硬密封蝶閥】

【產品型號：D673H-16C】

    上海國特閥門D673H氣動對夾式硬密封蝶閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

【產品介紹】：

    上海國特閥門D673H氣動對夾式硬密封蝶閥結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進，被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

【工作原理】：
    D673H氣動對夾式硬密封蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比最高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。

【產品特點】：
1、體積小、重量輕、具有優良的切斷性能。
2、裝配維修方便，具有優越的性能價格比。
3、多種執行機構形式供選擇、滿足不同用戶要求。
4、蝶板密封面在關閉狀態下，受力均勻，承壓能力高。
5、能實現雙向密封功能，既可以調節，又具有切斷功能。
6、執行機構低摩擦力、工作效率高、推力大、安全性好。
7、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。
8、簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。
9、蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩極小。

【可選擇附件】：

☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。

☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

☆手動機構：HVSD手操機構

【產品其他參數】：

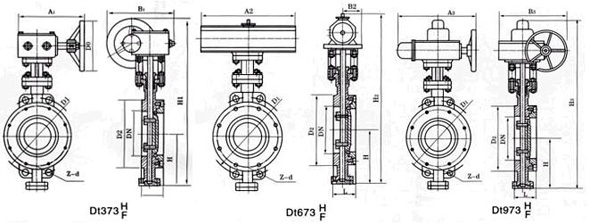

主要外形連接尺寸
