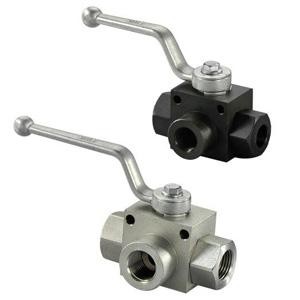

【產品名稱：三通高壓球閥】

【產品型號：VH3V】
    上海國特閥門VH3V三通高壓球閥閥體材料有碳鋼、不銹鋼；球體材料：碳鋼、黃銅、不銹鋼；工作溫度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡膠、氟橡膠；手柄形式：鋁質直柄、鋁質曲柄、鑄鋅直柄04、鑄鋅曲柄、鋼質直柄、鋼質曲柄、不帶手柄；表面處理：磷化、電鍍黃鋅；驅動形式：手動、氣動、電動。

【產品介紹】：

    上海國特閥門VH3V三通高壓球閥與KHB3K三通高壓球閥區別在于閥體側面多帶了安裝孔，便于使用單位固定安裝，防止液壓油的沖擊，導致管路的震蕩?；蚴桥c高壓軟管連接需要的固定位。

【工作原理】：
    VH3V三通高壓球閥三通流向分L型和T型，L型為一進一出，T型為一進二出或二進一出。閥桿帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。

【產品特點】：
1、結構簡單、體積小、重量輕。
2、流體阻力小，全通徑的基本沒有流阻。
3、密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
4、主體采用高壓沖擊鍛打，殼體強化處理，試驗檢測壓可達80MPa。
5、VH3V三通高壓球閥閥體側面多帶了安裝孔，便于使用單位固定安裝。
6、主要針對加氣站，使用介質為天然氣或液壓油路而開發研究的特殊高壓產品。
7、在結構上采用一體化結構，4面閥座的密封型式，可靠性高，設計實現了輕量化。
8、密封件均采用全進口材料，密封性能特好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。

一、VH3V系列二位三通高壓球閥的圖形符號

二、型號說明

① 系列代號：VH3V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

生產銷售       外螺紋高壓球閥   焊接式高壓球閥    卡套式高壓球閥

生產：內螺紋高壓球閥  外螺紋高壓球閥 卡套式高壓球閥 焊接時 高壓球閥

           生產 各種螺紋高壓球閥  非標高壓球閥 定做

 L輕型高壓球閥-250壓力             S輕型高壓球閥-320壓力            內螺紋高壓球閥                        內螺紋高壓球閥

w-BKH-06L-04-11251                 w-BKH-06S-04-11251            BKH-G1/8-04-11251                    BKH-NPT1/8-04-11251

w-BKH-08L-06-11251                 w-BKH-08S-04-11251            BKH-G3/8-06-11251                    BKH-NPT3/8-06-11251

w-BKH-10L-08-11251                 w-BKH-10S-06-11251            BKH-G3/8-08-11251

w-BKH-12L-10-11251                 w-BKH-12S-08-11251            BKH-G3/8-10-11251                    BKH-NPT3/8-10-11251

w-BKH-15L-13-11251                 w-BKH-14S-10-11251            BKH-G1/2-10-11251                    BKH-NPT1/2-10-11251

w-BKH-18L-13-11251                 w-BKH-16S-13-11251            BKH-G3/4-20-11251                    BKH-NPT3/4-20-11251

w-BKH-18L-16-11251                 w-BKH-20S-16-11251            BKH-G1"-25-11251                      BKH-NPT1"-25-11251

w-BKH-22L-20-11251                 w-BKH-25S-20-11251            BKH-G11/4-32-11251                  BKH-NPT11/4-32-11251

w-BKH-28L-25-11251                 w-BKH-30S-25-11251            SKH-G11/2-40-11251                  SKH-NPT11/2-40-11251

w-BKH-35L-25-11251                  w-SKH-38S-32-11251           SKH-G2"-40-11251

w-SKH-35L-32-11251                                                                SKH-G2"-50-11251                     SKH-NPT 2"-50-11251

w-SKH-42L-32-11251

w-SKH-42L-40-11251

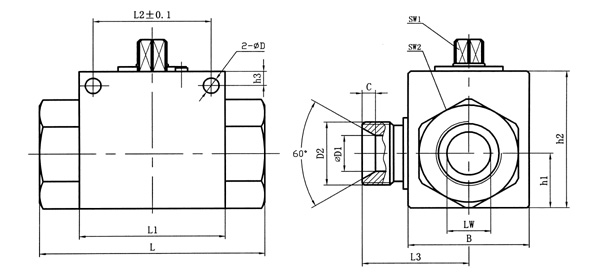

三、外形尺寸

四、尺寸表
連接口略圖:

簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-15LR	500	13	12	15	M22×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	12	30	6.5	6	35	12	3
VH3V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7	上一個：高壓內螺紋球閥（帶安裝孔） 下一個：外螺紋高壓球閥（CJZQ-H10L/H50L 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 不銹鋼內螺紋一片式球閥 內螺紋三片式球閥/中型 二片式球閥內螺紋/重型 對焊高壓球閥 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
