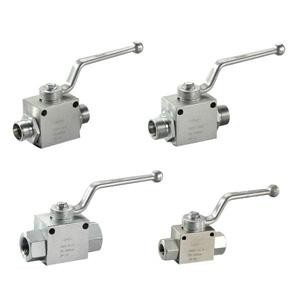

【產品名稱：高壓內螺紋球閥】

【產品型號：VH2V】
    上海國特閥門VH2V高壓內螺紋球閥閥體材料有碳鋼、不銹鋼；球體材料：碳鋼、黃銅、不銹鋼；工作溫度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡膠、氟橡膠；手柄形式：鋁質直柄、鋁質曲柄、鑄鋅直柄04、鑄鋅曲柄、鋼質直柄、鋼質曲柄、不帶手柄；表面處理：磷化、電鍍黃鋅；驅動形式：手動、氣動、電動。

【產品介紹】：
    上海國特閥門VH2V高壓內螺紋球閥與KHB高壓內螺紋球閥區別在于閥體側面多帶了安裝孔，便于使用單位固定安裝，防止液壓油的沖擊，導致管路的震蕩。或是與高壓軟管連接需要的固定位。產品適用于液壓系統和化工系統的各種管路上，作啟閉用。適用介質:液壓油、水一乙二醇、其它混合液體。

【工作原理】：
    VH2V高壓內螺紋球閥是靠旋轉閥芯來使閥門暢通或閉塞。閥座采用彈性密封結構,啟閉輕松密封可靠。閥桿采用有倒密封的下裝式結構閥腔異常升壓時,閥桿不會被沖擊?？稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作。

【產品特點】：
1、結構簡單、體積小、重量輕。
2、流體阻力小，全通徑的基本沒有流阻。
3、密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
4、主體采用高壓沖擊鍛打，殼體強化處理，試驗檢測壓可達80MPa。
5、主要針對加氣站，使用介質為天然氣或液壓油路而開發研究的特殊高壓產品。
6、密封件均采用全進口材料，密封性能特好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。

一、VH2V系列直通高壓球閥的圖形符號




二、型號說明

① 系列代號：VH2V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

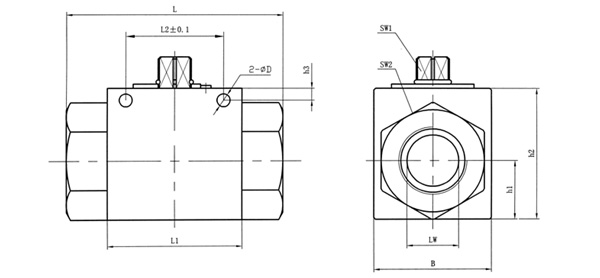

三、外形尺寸

四、尺寸表
連接口略圖:

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-10SR	500	06	06	10	M18×1.5	12	73	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-14SR	500	10	10	14	M22×1.5	14	80	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-16SR	500	13	12	16	M24×1.5	14	86	48	35	38.5	18	45	09	30	6.5	6
VH2V-20SR	500	13	12	20	M30×2	16	90	48	35	上一個：外螺紋高壓球閥（BME、KHB） 下一個：三通高壓球閥（帶安裝孔） 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 不銹鋼內螺紋一片式球閥 內螺紋三片式球閥/中型 二片式球閥內螺紋/重型 對焊高壓球閥 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
