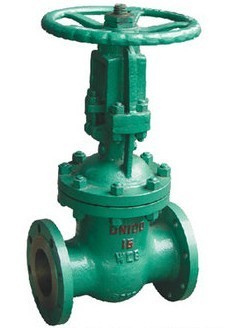

NKZ41H真空閘閥

真空法蘭閘閥試驗壓力Testpressure

公稱壓力 PN/MPa Nominal pressure	試驗壓力/MPaSealtest
公稱壓力 PN/MPa Nominal pressure	殼體強度試驗 Shellstrength	上密封試驗 Backsealtest	密封試驗 Seattest
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	8.6	7.O	7.0
1O.O	15.O	11.O	11.O

真空法蘭閘閥使用范圍Applicable

產品類型 Producttype	適用介質 Applicablemedium	適用溫度/℃ Applicabletemperature
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空氣 Water，Steam，Air	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空氣 Water，Steam，Air	≤550

真空法蘭閘閥主要零件材料Materialsformainparts

零件名稱 Partname	閥體、閥蓋 BodyBonnet	閥桿 Stem	閘板 Wedgegate	密封面 Sealingface	閥桿螺母 Yokenut	填料 Parking	緊固件 Fastener
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金鋼 H：alloysteel	鋁青銅 Albronze	膨脹復合石墨 Expanding comDound graphite	優質碳鋼 High-grade carbonsteel
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	鉻鉬鋼 Cr.Mosteel	20CrlMo1VA 38CrMoAlA	鉻鉬鋼 Cr.Mosteel	Y：硬質合金 Y：carbidealloy	鋁青銅 Albronze	膨脹復合石墨 Expanding comDound graphite	鉻鉬鋼 Cr.Mosteel

·主要尺寸及重量Maindimensionsandweight

公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Mainextemalandconnectingdimensions									閥門重量 /kg Valve weight	附法蘭尺寸/mm Additionalflange's dimensions
公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	z-d	W	閥門重量 /kg Valve weight	h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	41O	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g1O	840	788	50	5	24-41	850	211O	11O	690	726
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630	115	790	826

·主要尺寸及重量Maindimensionsandweight

公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Mainexternalandconnectingdimensions									閥門重量 /kg Valve weight	附法蘭尺寸/mm Additionalflange'sdimensions
公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	Z-d	W	閥門重量 /kg Valve weight	h	DO	Dn
50	25	250	345	160	125	100	20	3	4-18	250	30	48	49	64
65		270	395	180	145	120	22	3	8-18	250	43	52	66	82
80		280	425	195	160	135	22	3	8-18	300	60	55	78	95
1OO		300	510	230	190	160	24	3	8-23	300	79	62	100	117
125		325	570	270	220	188	28	3	8-25	350	114	68	125	144
150		350	725	300	250	218	30	3	8-25	上一個：真空法蘭閘閥下一個：美標閘閥在線詢價 微信號：詳細內容：驗證碼：相關產品美標法蘭閘閥（Z41H-150LB、300LB、600LB）排渣閘閥（PZ41H-16C）鑄鋼法蘭閘閥（Z41H-16C）高壓泥漿閘閥（Z23Y-350）導航欄目不銹鋼法蘭手動閥門新聞中心不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？消防管道中鈦法蘭如何試壓鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們聯系人：張廠長 手機：13858880658 郵箱：公司：溫州精洲管件法蘭有限公司官方網站地址：分享手機 頂部不銹鋼法蘭廠家,船用法蘭，人孔法蘭，視鏡法蘭，船標法蘭，船舶法蘭，大型法蘭，八字盲板，8字盲板，不銹鋼法蘭,不銹鋼法蘭廠,平焊法蘭,美標法蘭,日標法蘭,對焊法蘭,法蘭廠家,溫州不銹鋼法蘭廠家,溫州精洲管件法蘭有限公司,溫州不銹鋼法蘭廠家,美標法蘭,國標法蘭, 不銹鋼平焊法蘭,不銹鋼對焊法蘭,304不銹鋼法蘭,316不銹鋼法蘭,不銹鋼鍛件,對焊高壓法蘭,國標不銹鋼法蘭電話： 0577-86850758 手機：13858880658 郵箱：地址：下面是統計軟件和客服請勿刪除網站地圖 <--這段代碼是專屬于這個站點的:wenzhoujingzhou.com--> <--此段代碼添加在前。為保證統計準確，請勿將同一段代碼添加到多個站點中。--> 在線客服系統 產品中心氣動閥門電動閥門新聞中心部門新聞公司簡介資質證書手機二維碼感谢您访问我们的网站，您可能还对以下资源感兴趣：国产婬乱a一级毛片多女_久久国产九九精品_波多野结衣高潮尿喷_国产精品无码一区二区_草莓视频在线观看免费呦呦_粗大的玉茎挺进寡妇的里面_大胆人gogo体艺术日本_亚洲A v日韩AⅤ无码色老头_污网站视频在线观看_蘑菇视频着色版下载
