法蘭襯氟蝶閥（D341F46-16C）

上海國特閥門D341F46法蘭襯氟蝶閥是一種耐強腐蝕的蝶閥，法蘭連接中線式結構，蝶板各向?qū)ΨQ，無偏置。襯氟蝶閥的軟密封結構，在120度以內的介質溫度下，密封性能卓越。密封比壓來自蝶板與閥座產生過盈擠壓而變形的彈性力。對各種不同粘度或半液體狀態的介質以及顆狀腐蝕介質，均可適應。

【產品名稱：法蘭襯氟蝶閥】


【產品型號：D341F46-16C、D341F4-16C】
    上海國特閥門D341F46法蘭襯氟蝶閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。


【產品介紹】：
    上海國特閥門D341F46法蘭襯氟蝶閥是一種耐強腐蝕的蝶閥，法蘭連接中線式結構，蝶板各向?qū)ΨQ，無偏置。襯氟蝶閥的軟密封結構，在120度以內的介質溫度下，密封性能卓越。密封比壓來自蝶板與閥座產生過盈擠壓而變形的彈性力。對各種不同粘度或半液體狀態的介質以及顆狀腐蝕介質，均可適應。


【工作原理】：
    D341F46法蘭襯氟蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。


【產品特點】：

1、可作快速切斷或調節流量之用。
2、適用于要求可靠密封和 良好調節特性的場合。
3、產品結構緊湊、外形美觀，工藝合理、性能可靠。
4、該閥門操作輕便，嚴密的密封性能，超長的使用壽命。
5、閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。
6、保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
7、蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能。


【主要零部件材料表】：


零件名稱 Part name

材料 Material

上下閥體 Upper and  lower valve body

鑄鐵Cast iron、鑄鋼Cast steel、不銹鋼Stainless steel、襯Lining/F4 、F46

閥座 Valve sea

F4 /F46

帶桿蝶板 With lever dish plate

全襯Fulling (WCB包襯)F4/F46、半襯Half lining(不銹鋼)/F4、F46

襯墊 Liner

硅橡膠

蝸輪手柄 Worm handle

Qt400-15球墨鑄鐵、鋁合金


【技術規范】：


設計標準Design standard

GB12238

結構長度Structure length

GB12221

法蘭標準Flange standard

JB/T79-94

GB9113.1-26

檢驗試驗Inspection and  tes

GB/T13927

驅動方式Drive mode

蝸輪Worm、手動Manual、電動Electric、氣動Pneumatic

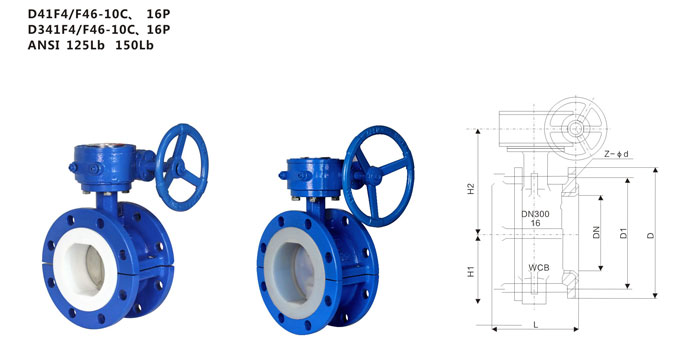

【主要連接尺寸】：


      公稱通徑Nominal
      diameter
      DN
      外形尺寸
      Outline Dimension
      連接尺寸Connection Size
      L
      H2
      H1
      1.0MPa
      1.6MPa
      D
      D1
      z-Φd
      D
      D1
      z-Φd
      50
      108
      143
      85
      160
      125
      4-Φ18
      160
      125
      4-Φ18
      65
      112
      157
      93
      180
      145
      4-Φ18
      180
      145
      4-Φ18
      80
      114
      178
      100
      195
      160
      4-Φ18
      195
      160
      8-Φ18
      100
      127
      185
      110
      215
      180
      8-Φ18
      215
      180
      8-Φ18
      125
      140
      206
      120
      245
      210
      8-Φ18
      245
      210
      8-Φ18
      150
      140
      225
      160
      280
      240
      8-Φ23
      280
      240
      8-Φ23
      200
      152
      275
      245
      335
      295
      8-Φ23
      335
      295
      12-Φ23
      250
      165
      326
      260
      390
      350
      12-Φ23
      405
      355
      12-Φ26
      300
      178
      333
      300
      440
      400
      12-Φ23
      460
      410
      12-Φ26
      350
      190
      393
      320
      500
      460
      16-Φ23
      520
      470
      16-Φ26
      400
      216
      438
