上海國特閥門Z41Y法蘭鍛鋼閘閥適用于Class150～2500LB、工作溫度-29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。
【產品名稱：法蘭鍛鋼閘閥】
【產品型號：Z41Y-1500LB】
上海國特閥門Z41Y法蘭鍛鋼閘閥閥體的材質有: A105、F304、F304L、F316、F316L、F11、F22。工作壓力1.6-42MPA(美標從150LB-2500LB)。工作溫度-20℃- 550℃，閥門口徑從DN10-DN50。連接方式:法蘭、絲口或焊接。
【產品介紹】：
上海國特閥門Z41Y法蘭鍛鋼閘閥適用于Class150～2500LB、工作溫度-29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。
【工作原理】：
閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式及螺紋連接。閥桿頭部設計有錐形的上密封面，當閥門全開時閥蓋的上密封座嚴密吻合，無外泄漏。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成，堆焊層厚度大干等于2mm。
【產品特點】：
1、獨特的自密封設計，壓力越高，密封越可靠。
2、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
3、閥桿經調質和表面氮化處理-有良好的抗腐蝕性和抗擦傷性。
4、閘板和閥座的密封面采用硬質合金堆焊而成，密封硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長。

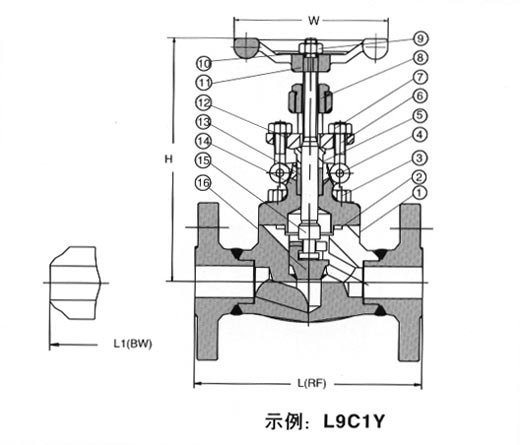

【標準材質明細表】：
序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 閥體 A105N A182 F22 A182 F304(L) A182 F316(L) 2 閥座 A276 420 A276 304 A276 304(L) A276 316(L) 3 閘板 A182 F430 A182 F304 A182 F304(L) A182 F316(L) 4 閥桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L) 7 閥蓋 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 圓柱銷 A276 420 A276 304 9 填料壓套 A276 410 A182 F304(L) A182 F316(L) 10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料壓板 A105 A182 F304 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 閥桿螺母 A276 420 14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M 15 銘牌 SS 16 手輪 A197 17 潤滑墊片 A273 431 18 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等 適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C 【150LB-600LB產品尺寸和重量】： NPS 1/2 3/4 1 11/4 11/2 2 L(RF) 150Lb 108 117 127 140 165 203 300Lb 145 152 165 178 190 216 600Lb 165 190 216 229 241 292 H（開） 150,300Lb 158 169 197 236 246 283 600Lb 169 197 236
