【產品名稱：水力減壓閥】

【產品型號：200X】

    上海國特閥門200X水力減壓閥閥體由鑄鐵、鑄鋼或不銹鋼精密鑄造，閥體可噴涂環氧樹脂或高溫烤漆。內部膜片采用強化丁晴橡膠，使用壽命長，無毒等特點。內部閥桿采用不銹鋼材質，壓縮彈簧使用硅錳鋼。

【產品介紹】：
    上海國特閥門200X水力減壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。

【工作原理】：
    200X水力減壓閥從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。

【產品特點】：
1、利用導閥自力控制，不需要其它裝置和能源，保養簡便。
3、閥體采用全通道流線型直流式設計，液體阻力小，流量大。
2、壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
3、本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

【主要參數】：

【主要零件】：

【主要尺寸】：

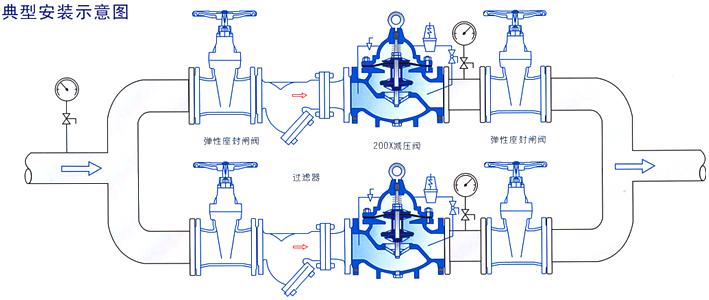

【安裝建議圖】：
