【產品名稱：動態流量平衡閥】

【產品型號：WS103-16Q】

    上海國特閥門WS103動態流量平衡閥主要應用于工業和民用建筑采暖管路系統。目前在一些管綱系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降和流量，用以改善管綱系統中液體流動狀況，達到管綱液體平衡和節約能源的目的。

【產品介紹】：
    上海國特閥門WS103動態流量平衡閥每一個閥出廠時已設定流量；其中的閥芯決定流量。閥體內安裝多個閥芯，流量范圍廣(2-730立方米/小時)閥上可安裝壓力檢測孔，便于檢驗工作狀況。需配對夾式法蘭和墊圈。

【工作原理】：
    WS103動態流量平衡閥通過改變平衡閥的閥芯的過流面積來適應閥門前后的變化，從而達到控制流量的目的。動態平衡閥是一個局部阻力可以變化的節流元件，對于不可壓縮的流體其簡化流量的方程為：

Q=KA（△P）

Q——通過平衡閥的流量；

K——閥門開度的流量系數；

A——閥芯的過流面積

△P——閥門進出口壓差

由于在閥門的開度不變的前提下，K值的變化可忽略，因此閥門的流量要保持恒定應控制A（△P）不變。而平衡閥由可變過流面積的閥膽和高精度（±5%）的彈簧及支撐裝置構成。彈簧受壓差的作用自動控制閥膽上過流面積的大小，從而使通過閥門的流量恒定。

【產品特點】：
1、能有效的克服“大流量、小溫差”的不良運行方式，提高系統能效，實現經濟運行。
2、安裝在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。
3、適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制。
4、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”提高供熱，空調的室溫合格率。

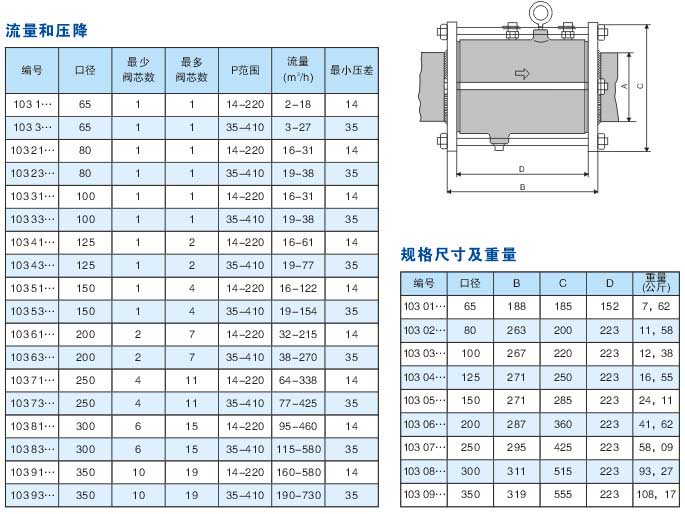

【壓降值的計算】

與動態流量平衡閥工作的最小壓降值相同(14KPa或35KPa)

【計算實例】

所需壓降=動態流量平衡閥工作的最小壓降14或35KPa泵的揚程=以上所需壓降+系統其他的壓降
