柱塞式取樣閥-上海國特QYF柱塞式取樣閥

相關名稱:柱塞式取樣閥/柱塞式放料閥/外螺紋柱塞閥/內外螺紋柱塞閥

相關型號 QYF
口徑范圍:DN15≈DN25
壓力范圍: PN16-PN25
溫度范圍:－10℃≈425℃
傳動方式:手動、氣動
閥體材質:316L不銹鋼
柱塞桿：316L不銹鋼（表面耐磨鍍層）
適用介質: 油品、紙漿、顆粒狀固體液體、易結晶、食品類等
應用領域：柱塞式取樣閥適用于反應釜及食品物料。如化工、石油、冶金、制藥、農藥、染料、食品加工等行業(yè)，可根據(jù)安裝需要設計外柱塞露長度，確保容器取樣口粘度大的物料不堵，是一種較理想的了取樣裝置。

【產品介紹】：
柱塞式取樣閥由閥體、支架、手輪、閥桿、柱塞等零件組成。精小形閥體一般成45度角，閥體閥蓋為鑄造而成。閥體和閥蓋的連接靠雙頭螺柱、閥蓋壓緊螺母。此閥進口外絲、出口為內絲。閥體進口內腔處裝有上密封圈、下密封圈和隔離環(huán)，上密封圈還起到密封填料的作用。柱塞與閥桿的連接靠T形槽，閥桿掛在柱塞的T型槽內。閥桿螺母靠螺紋旋緊在閥蓋上，然后用銷釘固定。閥桿上設有啟閉顯示器，可以明確的表示出柱塞閥的啟閉位置。閥桿和手柄采用四方連接，然后用螺母壓緊，這樣旋轉手輪就可以開啟或關閉閥門。閥門的密封圈采用柔性石墨或聚四氟乙烯，視使用介質和介質的工作溫度而定。

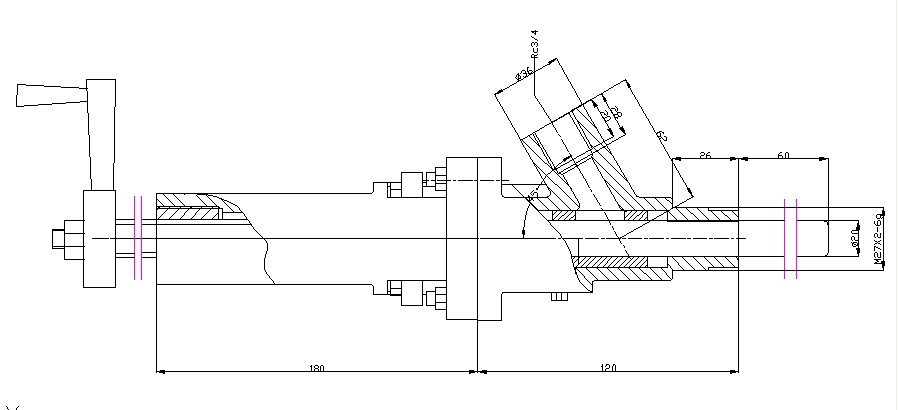

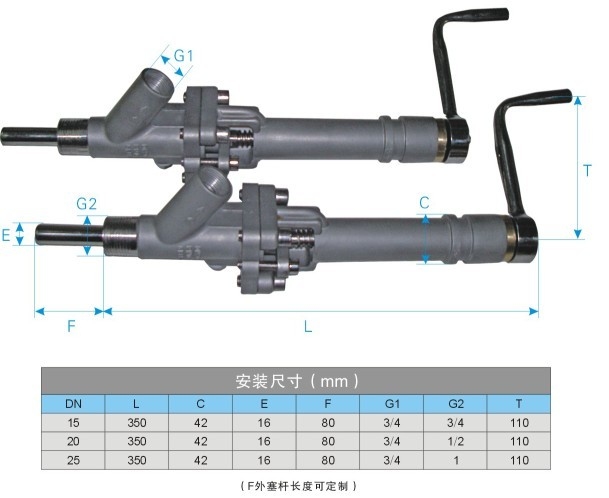

【產品尺寸】：
