【產品名稱：隔膜式池底排泥閥】

【產品型號：JM742X-10C】
    上海國特閥門JM742X隔膜式池底排泥閥用于自來水公司或其他公司的各類水池，通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。

【產品介紹】：
    上海國特閥門JM742X隔膜式池底排泥閥安裝在自來水公司或者其他行業水池中，以便隨時排除池內泥沙。密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。

【工作原理】：
    JM742X隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體作為動力，膜片、閥桿作為開關，可遠距離控制排泥閥開關，換向閥改變流體進入液壓缸的上腔工下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。

【產品特點】：
1、驅動液可采用氣或水。
2、開啟只需一分鐘可打開閥板。
3、密封性強、開關靈活、檢修方便、使用壽命長等特點。

【技術參數】：
1、介質：水
2、使用溫度：常溫
3、工作壓力：1.0Mpa
4、隔膜室工作壓力：0.3-1.0
5、隔膜室工作液：氣、清水

【主要部件材料】：
☆閥體：HT200
☆隔膜上腔：HT200
☆隔膜下腔：HT200
☆閥板：HT200
☆閥桿：不銹鋼
☆拼帽：A3鋼

☆隔膜片，耐磨丁晴橡膠和尼龍

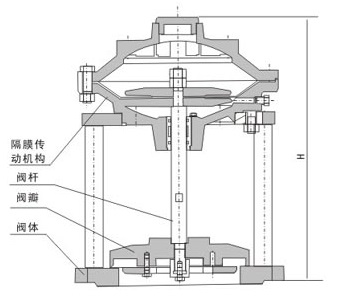

【外形尺寸】（法蘭連接尺寸符合GB4216）：

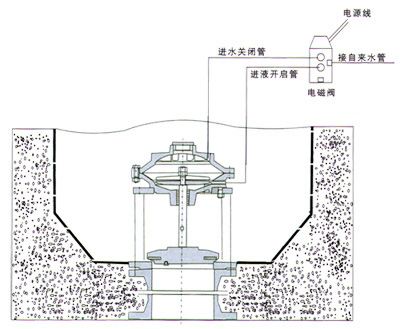

【安裝示意圖】：
