【產品名稱：氣動隔膜閥】

【產品型號：G641J-10】
    上海國特閥門G641J氣動隔膜閥閥體采用鑄鋼或不銹鋼為材質，采用四氟或其他橡膠為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕。

【產品介紹】：
    上海國特閥門G641J氣動隔膜閥用于控制非腐蝕性或一般腐蝕性以及強腐蝕性介質，閥體內腔表面無襯里或覆有可選擇的各種氟塑料和各種橡膠，適用于各種不同工作溫度和流體管路。就是由氣缸和隔膜閥組成，用氣動執行器來帶動隔膜閥的開關，從而達到管道中的介質截斷功能和接通。閥內部襯不同的塑料，可抗不同程度的腐蝕介質。

【工作原理】：
    G641J氣動隔膜閥開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

【產品特點】：
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
8、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

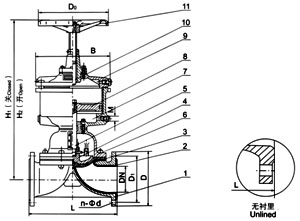

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪

【主要尺寸及重量】:


<td valign="top" width="43" style="color: rgb(85, 85, 85); border-width: medium 1px 1px medium; border-top-style: none; border-left-style: none; border-bottom-color: w

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1	2.395×102	6.5
32			160	140	100	4-18	2	3025	328	140	120	0.4	12×1.25	6.082×102
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25	6.082×102
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25	1.235×102	25
65			250	185	145	4-18	3	467	502	240	245	0.5	16×1.5	3.725×103	31.5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5	3.725×103	62.5
100			350	220	180	8-18	3	565	617	280	330	0.5	20×1.5	9.458×103	93.5
125			400	250	210	上一個：英標常開式氣動隔膜閥（EG6K41J-10） 下一個：電動隔膜閥（G941F46-10） 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 氣動法蘭式隔膜閥帶限位開關 氣動法蘭隔膜閥帶定位器 氣動隔膜閥承插式 真空隔膜閥（快裝、法蘭、焊接） 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
