【產品名稱：襯氟隔膜閥】

【產品型號：G41F46-16C、G45F46】

    上海國特閥門G41F46襯氟隔膜閥閥體采用鑄鋼或不銹鋼為材質，采用四氟或其他橡膠為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕。

【產品介紹】：
    上海國特閥門G41F46襯氟隔膜閥用于控制一般腐蝕性以及強腐蝕性介質，閥體內腔表面覆有可選擇的各種氟塑料，適用各種濃度的鹽酸、硫酸、氫氟酸、王水、硝酸、各種有機酸、強堿、強氧化劑、濃稀酸交替、酸堿交替、有機溶劑、除熔融堿金屬、元素氟及芳香烴類外的其它強腐蝕性介質；

【工作原理】：
    G41F46襯氟隔膜閥開啟和關閉是由閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。

【產品特點】：
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。

【主要零部件材料表】：

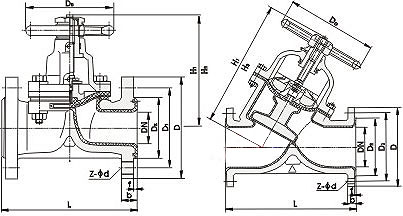

【技術規范】：

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
		PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	上一個：內螺紋隔膜閥(G11W-16P) 下一個：襯膠隔膜閥（G41J-10） 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 襯里隔膜閥（EG41W-16C） 內螺紋隔膜閥(G11W-16P) 襯膠隔膜閥（G41J-10） 直通式襯膠隔膜閥（G46J-10） 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
