上海國特閥門ZJHF氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
【產品名稱：氣動三通調節閥】
【產品型號：ZJHF】
上海國特閥門ZJHF氣動三通調節閥是根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以等百分比特性為最優，其調節穩定，調節性能好。
【產品介紹】：
上海國特閥門ZJHF氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
【產品特點】：
1、流體對閥芯作用方向都處于流開故閥能穩定工作。
2、配用氣動薄膜多彈簧執行機構，體積小、 重量輕。
3、可以代替二臺同時使用的調節閥，起分流或全流作用。
4、配用多彈簧執行機構，具有結構簡單、重量輕、調節穩定可靠。
5、被廣泛用于熱交換器的溫度控制，也可用于石油、化工、電站、冶金等行業的自動化過程控制。
【主要零件材料及推薦使用溫度范圍】：
零件名稱 | 材料 | 溫度范圍 |
閥 體 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ |
密封墊 | 橡膠石棉板 | |
不銹鋼纏繞墊 | ||
填料 | 聚四氟乙烯 | |
上下膜蓋 | A3鋼板 | |
膜片 | 35CrMoA | |
35、A3 | ||
支架、頂盤 | HT200 | |
壓縮彈簧 | 60Si2Mn | |
波紡薄膜 | 5806膠夾480D尼龍66網眼布 |
【執行機構主要技術參數】：
型號 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面積cm2 | 400 | 630 | 1000 | 1600 |
行 程mm | 16.25 | 40 | 60 | 1000 |
彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 | |||
【執行機構性能指標】：
項目 | 不帶定位器 | 帶定位器 | ||
基本誤差％ | ±6 | ±1.5 | ||
回差％ | 5 | 1.5 | ||
死區％ | 4 | 0.6 | ||
始終點偏差％ | 氣關 | 始點 | ±2.5 | ±1.5 |
終點 | ±6.0 | |||
氣開 | 始點 | ±6.0 | ||
終點 | ±2.5 | |||
額定行程偏差％ | ±2.5 | |||
允許泄漏量L/h | 10-3×閥額定容量 | |||
【執行機構允許壓差】：
供氣壓力 | 彈簧壓力 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
0.14MPa | 20-100 | 1220 | 750 | 500 | 300 | 300 | 200 | 120 | 120 | 80 | 50 | 50 | 25 |

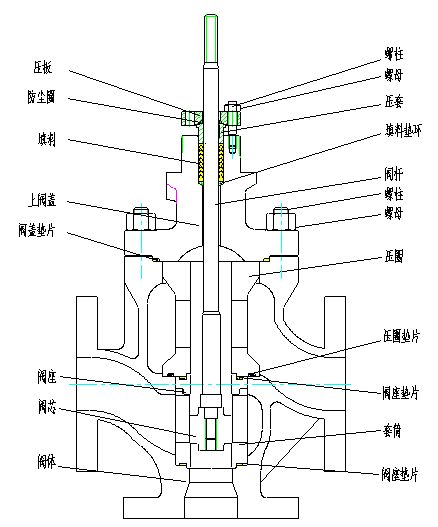

【外形尺寸圖】：
<td valign="top" width="38" style="border-width: medium 1px 1px medium; border-top-style: none; border-left-style: none; border-bottom-color: windowtext; border-left-color: initial; padding: 0px 7p
公通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 635 | 720 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 |
