【產品名稱：真空電磁閥】

【產品型號：ZCA】

☆常閉型:電磁閥正常在關閉狀態下。當線圈通電，產生電磁力將活動鐵芯吸上，閥口開啟，呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，呈關閉狀態。

☆常開型:電磁閥正常在開啟狀態下。當線圈通電時，產生磁力，銜鐵在磁力作用下下移，閥門關閉。當線圈斷電后，磁力為零，由于彈簧作用上升，主閥打開，閥門開啟。

【產品介紹】：
    上海國特閥門ZCA真空電磁閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。真空電磁閥適用的工作介質為空氣及非腐蝕性氣體。

【工作原理】：

    ZCA真空電磁閥的電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

【產品特點】：
1、獨特設計、性能穩定，專制線圈、不易燒毀。
2、可在高真空狀態下使用，也可在低壓的系統下使用，達到正負壓同用的優點。
3、不僅結構簡單、密封性好、而且安裝尺寸小，驅動力矩小，操作簡單，易實現快速啟閉。

【信號反饋】：

☆當電磁閥打開時，信號公共線和開信號線接通；☆當電磁閥關閉時，信號公共線和關信號線接通。

【主要技術參數】：

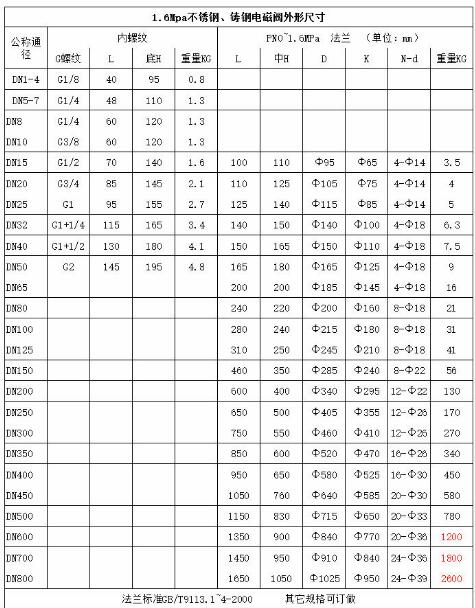

【產品尺寸】：
