德標法蘭止回閥（H41H-PN16）

上海國特閥門H41H德標法蘭止回閥閥體結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，內部流道采用全通道流線型直流式設計，液體阻力小，流量大，且閥瓣關閉快速，水錘壓力小。

【產品名稱：德標法蘭止回閥】


【產品型號：H41H-PN16】

上海國特閥門H41H德標法蘭止回閥法蘭尺寸符合DIN2532及EN1092-2。結構長度符合DIN3302F6。不但閥門尺寸嚴格按德標生產，且產品外觀、閥門油漆均符合出口標準，完全可替代德國進口閥門。


【產品介紹】：
    上海國特閥門H41H德標法蘭止回閥閥體結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，內部流道采用全通道流線型直流式設計，液體阻力小，流量大，且閥瓣關閉快速，水錘壓力小。


【工作原理】：
    H41H德標法蘭止回閥當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。


【產品特點】：
1、閥瓣關閉快速，水錘壓力小。
2、結構設計緊湊合理，造型美觀。
3、因速閉作用，可防止介質倒流，消除水錘作用強。
4、流道通暢，流體阻力小；動作靈敏，密封性能好。
5、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。
6、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。
7、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。



【產品標準】：

結構形式 Construction

DIN3356

結構長度 face to face dimension

DIN3202

連接法蘭 flanged ends

DIN2543-2546

試驗和檢驗 test&inspection

DIN3230-75

【產品性能規范】：

公稱壓力(MPa)
nominal pressure

殼體試驗壓力(MPa)
shell test

密封試驗壓力(MPa)
sealing test

適用溫度(℃)
suitable temp

適用介質
suitable madium

1.6

2.4

1.76

-20℃-350℃

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

2.75

4.0

6.0

4.4

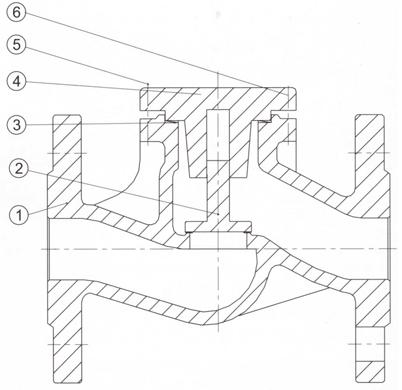

【主要零部件材質】：


序號NO.

名稱part name

材質material

1

閥體body

GS-C25、CF8、CF3

2

閥瓣disc

2CR13、F304、F316

3

金屬墊片 Metal spiral wound gasket

石棉+不銹鋼
Asbestos+stainless steel、PTFE

4

閥蓋bonnet

GS-C25、CF8、CF3

5

六角螺母 Hexagon nut

ASTMA193 2H、A193-8、A193-8M

6

雙頭螺栓bolt

ASTMA193 B7、A193-B8、A193-B8M

【產品尺寸】：

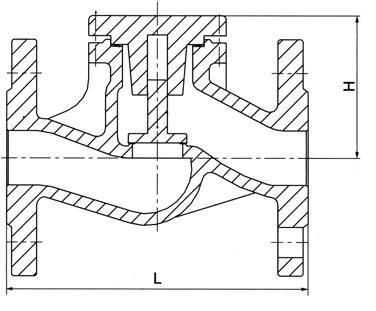

222.jpgH41H-16C

壓力等級
pressure

PN16

口徑size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

70

70

80

80

85

95

110

130

155

165

215

285

325

365

Kv

5.7

7.8

11.8

17.9

27.9

48.5

77.6

109

168

251

389

664

1017

1446

重量Weight

2.4

3.0

3.8

5.7

7.4

10.3

15.2

20.4

31

49

69

132

198

278

H41H-25C

              壓力等級
              pressure
              PN25
              口徑size
              15
              20
              25
              32
              40
              50
              65
              80
              100
              125
              150
              200
              250
              300
              L
              130
              150
              160
              180
              200
              230
              290
              310
              350
              400
              480
              600
              730
              850
              H
              70
              70
              80
              80
              85
              95
              110

                                  上一個：對夾雙瓣旋啟式止回閥（H76H-16C）
                                  下一個：內螺紋升降式止回閥(H11W-25P)
