【產品名稱：水下底閥】

【產品型號：H42X】

一、H42X水下底閥性能規范

型號公稱壓力試驗壓力工作溫度℃適用介質強度（水）MPa密封（水）MPaH42X-2.50.250.40.25≤50水

二、H42X水下底閥主要零件材料

零件名稱材料閥體、閥蓋、閥瓣灰鑄鐵密封圈橡膠墊片石棉板

三、H42X水下底閥外形尺寸和連接尺寸

雙門底閥概述：

本底閥采用雙閥串聯式結構均配各類型加油機配套使用。安裝在加油機吸油管的最下端可阻止油液返回油罐。

雙門底閥規格尺寸：

一、水上底閥性能與用途

該閥是水上式底閥的更新?lián)Q代產品，作底閥時可安裝在進水管露在水面上立管的轉彎處，作止回閥用時，可代替彎頭裝在泵出水口的90度轉彎處。本閥摩擦阻力小，安裝簡單，維修方便，可在水上安裝維修，其密封性能好，可達到滴水不漏，即降低了供水運行費用雙節能5-7%左右。

主要適于石油、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套使用。

可在泵前用，代替底閥?？稍诒煤笥?，代替止回閥。

二、水上底閥性能參數

工作壓力：0.6、1.0Mpa

工作介質：水

工作溫度：≤80℃

三、水上底閥結構與原理

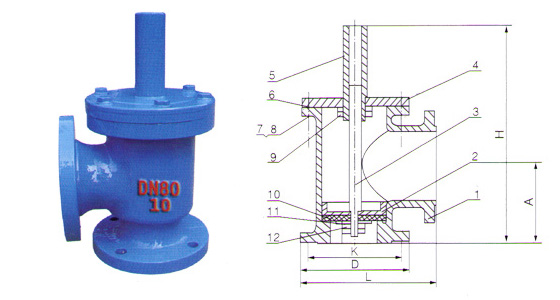

本閥由1.閥體2.閥瓣3.活塞桿4.閥蓋5.定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。

四、水上底閥主要尺寸
