【產品名稱：橡膠瓣止回閥】

【產品型號：H44X-16Q、SFCV】

 上海國特閥門H44X橡膠瓣止回閥主要適用于給排水系統，可安裝于水泵出水處，以防止倒流及水錘對泵的損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

【產品介紹】：
    上海國特閥門H44X橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。

【工作原理】：
    H44X橡膠瓣止回閥采用內裝搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

【產品特點】：
1、具有水頭損失小，不易堆積雜物，維修簡便等特性。
2、該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。
3、該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。
4、橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。

主要零件材料：

密封試驗壓力：

殼體試驗壓力：

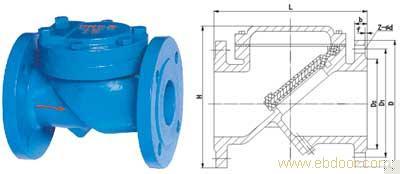

主要外形尺寸：
