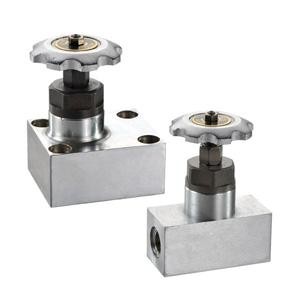

高壓截止閥（YJF-L10H、YJF-F10H、YJF-FB10H）
一、YJF高壓截止閥的圖形符號
二、型號說明
① 產品代號：YJF高壓截止閥
② 連接形式：L-管式、F-法蘭式、B-板式
③ 公稱通徑：10、15、20、25、32、40、50mm
④ 壓力等級：H-32MPa

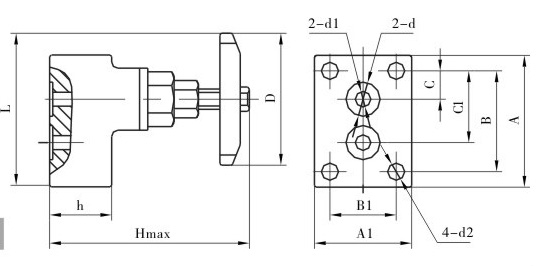

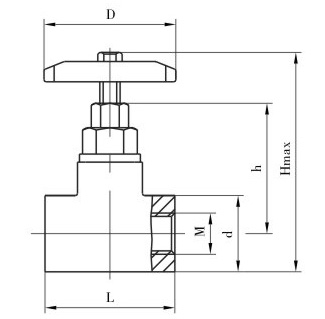

三、外形尺寸
型號 | Hmax | h | L | D | d | M |
YJF-L10H | 116.5 | 74 | 90 | Ф100 | □42 | M18×1.5 |
YJF-L15H | 116.5 | 74 | 90 | Ф100 | □42 | M22×1.5 |
YJF-L20H | 202 | 100 | 120 | Ф120 | Ф60 | M27×2 |
YJF-L25H | 220 | 93 | 135 | Ф120 | Ф70 | M33×2 |
YJF-L32H | 241 | 113 | 150 | Ф160 | Ф70 | M42×2 |
型號 | Hmax | H1 | L | L1 | d1 | d | D | A×A |
YJF-F10H | 162.5 | 74 | 120 | 10 | Ф12.5 | Ф18.5 | 100 | 54×54 |
YJF-F15H | 181.5 | 82 | 132 | 11 | Ф16 | Ф22.5 | 120 | 54×54 |
YJF-F20H | 202 | 100 | 140 | 12 | Ф20 | Ф28.5 | 120 | 58×58 |
YJF-F25H | 220 | 93 | 185 | 13 | Ф25 | Ф34.5 | 120 | 68×68 |
YJF-F32H | 241 | 113 | 204 | 16 | Ф32 | Ф43.5 | 160 | 76×76 |
YJF-F40H | 280 | 120 | 230 | 18 | Ф38 | Ф51 | 180 | 92×92 |
YJF-F50H | 318.5 | 138 | 245 | 20 | Ф48 | Ф61 | 200 | 100×100 |
