【產品名稱：直流襯膠截止閥】

【產品型號：J45J-16C】

    上海國特閥門J45J直流襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截斷介質用，但不適合用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

【產品介紹】：
    上海國特閥門J45J直流襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。

【工作原理】：
    J45J直流襯膠截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

【產品特點】：
1、密封面不易磨損、擦傷,密封性較好、壽命長。
2、閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。
3、直流式結構，閥體的流道與主流道成一斜線，壓力損失小。
4、閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?。

【制造標準】：

☆設計與制造按：GB/12239
☆結構長度：GB/12221
☆法蘭連接尺寸按：GB4126.3　GB4216.4
☆試驗檢驗按：GB/T13927

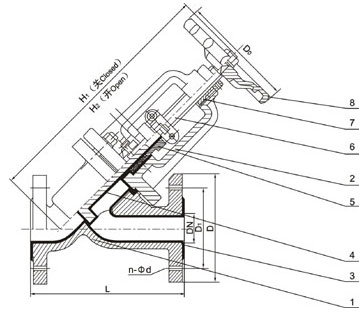

【主要零部件材料表】：

【主要連接尺寸】：
