德標波紋管截止閥(WJ41H-16C、25C、40C)

上海國特閥門WJ41H德標波紋管截止閥是我公司引進先進德國技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。

【產品名稱：德標波紋管截止閥】

【產品型號：WJ41H-16C、25C、40C】

上海國特閥門WJ41H德標波紋管截止閥用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止介質外漏的截止閥。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

【產品介紹】：
上海國特閥門WJ41H德標波紋管截止閥是我公司引進先進德國技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。

【工作原理】：

WJ41H德標波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。

【產品特點】：

1、杜絕外泄漏并符合國際密封標準。
2、使用壽命長減少維護次數降低經營成本。
3、沒有流體損失降低能源損失提高工廠設備安全。
4、堅固耐用的波紋管密封設計保證閥桿的零泄漏提供無需維護的條件。
5、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。

【技術規范】：

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

【產品性能規范】：

公稱壓力(MPa) nominal pressure	殼體試驗壓力(MPa) shell test	密封試驗壓力(MPa) sealing test	適用溫度(℃) suitable temp	適用介質 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

【主要零部件材質】：

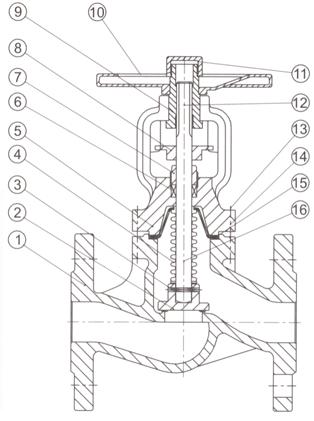

序號NO.	名稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

【產品尺寸】：

◇WJ41H-16◇

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

◇WJ41H-25◇

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5.5	7.5	10	12.5	19	24	43	57	79	135	285	415
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

◇WJ41H-40◇

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	6	8	11.5	13.5	20	25	45	60	83	158	305	440
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
