上海國特閥門D81X消防卡箍蝶閥可明白無誤的顯示出閥門開關狀態,具有直觀、清晰、可靠的是消防供水系統截流及實現截流狀態電信號監控的專用閥門。所以廣泛大量的適用于消防系統中
【產品名稱:消防卡箍蝶閥】
【產品型號:D81X-16Q】
上海國特-閥門D81X消防卡箍蝶閥又名消防溝糟蝶閥,它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養,溝槽式(卡箍)連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差,解決溫差所產生熱脹冷縮等優點。
【產品介紹】:
上海國特-閥門D81X消防卡箍蝶閥可明白無誤的顯示出閥門開關狀態,具有直觀、清晰、可靠的是消防供水系統截流及實現截流狀態電信號監控的專用閥門。所以廣泛大量的適用于消防系統中。
【工作原理】:
D81X消防卡箍蝶閥采用專利技術,蝶板和信號輸出元件實現同步運動,消除系統累計誤差影響,準確顯示閥門啟閉狀態。閥門處于全開流量的100%~80%范圍內始終輸出接通(開啟)信號,綠色信號燈亮,小于全開流量80%時輸出關斷(關閉)信號,綠色信號燈滅,紅色信號燈亮。
【產品特點】:
1、過流面積大、流阻系數小、流通能力大。
1、蝶板采用整體包膠抗老化抗輻射、經久耐用。
1、密封性能可靠、不受介質注射限制(雙向密封)。
1、結構緊湊、體積小、重量輕、操作靈活、維修方便。
【產品其他參數】:
![]() |
產品說明: |

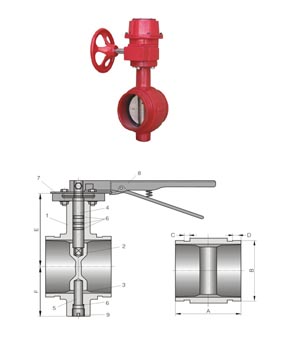

| 序號 | 名稱 | 國標標準 | |
| 1 | 閥體 | 球鐵 | QT450-10 |
| 2 | 閥板 | 球鐵 | QT450-10 |
| 3 | 橡膠 | EPDM | |
| 4 | 上軸 | 不銹鋼 | 1Cr13 |
| 5 | 下軸 | 不銹鋼 | 1Cr13 |
| 6 | O形圈 | 丁腈 | |
| 7 | 定位齒盤 | 碳鋼 | 45# |
| 8 | 手柄 | 瑪鋼 | |
| 9 | 絲堵 | 碳鋼 | 45# |
| 規格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
