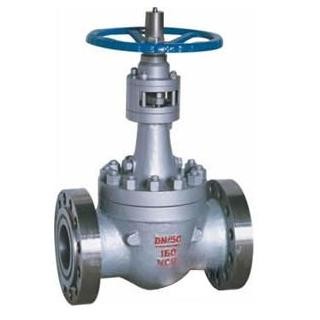

產品名稱：軌道球閥】
【產品型號：GQ47H-16C】

【產品簡介】：
國內目前所用O型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，GQ47H軌道球閥就是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，該球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。

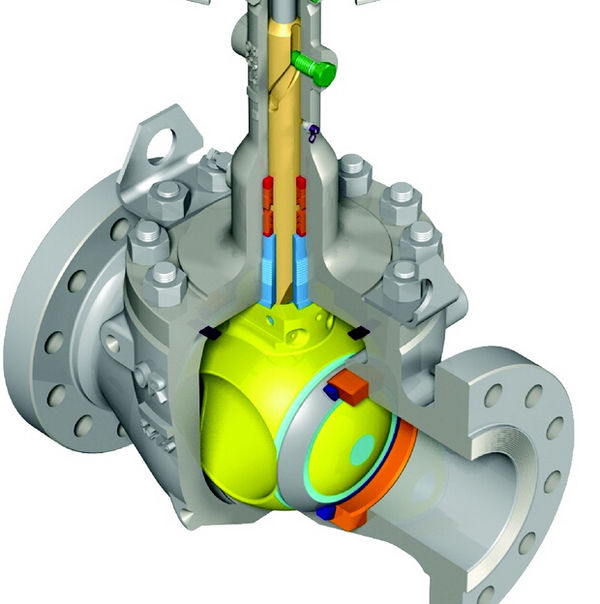

【工作原理】:

1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。 1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

【產品特點】：
1、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
3、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
4、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本。
