金屬硬密封高溫球閥（Q41Y-16P）

上海國特閥門Q41Y金屬硬密封高溫球閥采用金屬對金屬的密封副即金屬密封球閥，其特點是球體和閥體都是用耐高溫的金屬材料制造，閥座為金屬或耐熱合金（如鈷鉻鎢硬質合金等）制造。主要用于高溫、顆粒工況下截斷或接通介質。在高溫工況下穩定可靠運行，已成為廣大用戶的迫切需求，也是現代化工業發展的必然趨勢。

【產品名稱：金屬硬密封高溫球閥】

【產品型號：Q41Y-16P】

上海國特閥門Q41Y金屬硬密封高溫球閥為了確保在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等，球體和閥座表面硬度一般可達到HRC60以上，最高可達HRC74以上。密封面材料耐溫可達540℃,最高可達980℃。材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能，能夠適用于絕大多數的苛刻工況條件。

【產品介紹】：
上海國特閥門Q41Y金屬硬密封高溫球閥采用金屬對金屬的密封副即金屬密封球閥，其特點是球體和閥體都是用耐高溫的金屬材料制造，閥座為金屬或耐熱合金（如鈷鉻鎢硬質合金等）制造。主要用于高溫、顆粒工況下截斷或接通介質。在高溫工況下穩定可靠運行，已成為廣大用戶的迫切需求，也是現代化工業發展的必然趨勢。

【工作原理】：
Q41Y金屬硬密封高溫球閥用金屬彈性圈作閥座密封圈，用來補償溫差、壓力和磨損等外界條件變化對球閥密封性能影響。該閥由閥體、球體、閥桿、金屬閥座、閥座與閥體間的柔性石墨密封圈、金屬彈性圈、金屬彈性圈壓環及密封墊組成。兩個閥座一個為可在閥體嵌入槽中滑動的金屬閥座，另一個為可變形的金屬彈性圈閥座。該結構球閥在球體受熱膨脹時金屬彈性圈閥座可變形，使球體不致卡住不能動作。

【產品特點】：
1、采用金屬密封，實現金屬球面環帶硬密封，防火防爆。
2、采用金屬密封形式, 有耐磨, 耐溫高, 使用壽命長等特點。
3、密封副的閥芯留有補償量，可實現可靠密封，延長使用壽命。
4、密封嚴緊，閥芯和閥座的密封是球面線接觸，靠上裝式偏心實現零泄漏。
5、可將壓緊套擰掉，調整或更換閥座，閥門仍可繼續使用，避免了現行眾多閥門密封失效后整臺報廢的弊端。
6、由于球體表面采用特殊的表面硬化處理，閥座采用堆焊硬質合金，所以能受介質沖刷，特別適合于固體顆粒和磨料介質。
7、除球體表面和閥座表面的特殊表面處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能。

【產品其他參數】：

1.6MPa

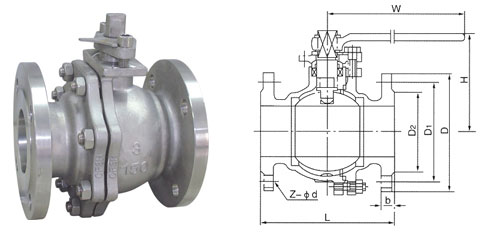

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	DO
Q41H-16P	15	130	96	86	46	14-2	4-14	60	108
	20	140	105	75	65	14-2	4-14	64	120
	25	150	165	85	65	16-2	4-14	90	165
	32	165	135	100	78	16-2	4-18	105	180
	40	180	146	110	85	18-3	4-18	150	24O
	50	200	160	126	100	18-3	4-18	190	240
	65	220	180	145	120	18-3	4-18	195	320
	80	260	195	160	135	20-3	8-18	216	360
	100	280	216	180	165	20-3	8-18	260	400
	125	320	246	210	186	22-3	8-18	280	500
	150	360	280	2lO	210	2l-3	8-23	320	600
	200	400	335	295	265	26-3	12-23	370	800
	250	450	406	355	320	3O-33	12-25

2.5MPa

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	Dl	D2	B-f	Z-φd	H	Do
Q41H-25P	15	130	95	65	45	14-2	4-14	60	108
	20	14O	105	75	55	14-2	4-14	64	120
	25	150	115	85	B5	16-2	l-14	90	165
	32	165	136	100	78	16-2	4-18	106	180
	4O	180	146	110	85	18-3	4-18	160	24O
	50	200	160	126	100	20-3	4-18	205	270
	65	220	180	145	120	22-3	8-18	215	360
	80	260	195	160	136	22-3	8-18	230	4OO
	100	280	230	190	165	24-3	8-23	270	500
	125	S20	270	220	188	28-3	8-26	300	600
	150	360	300	260	218	30-3	8-26	340	900
	200	400	360	310	278	34-3	12-26	4OO	1100
	260	457	425	370	332	36-3	12-30

4.0MPa

型號	公稱通徑 Dn (mm)	尺寸 (mm)
型號	公稱通徑 Dn (mm)	L	D	D1	D2	B-f	B-f	Z-φd	H
Q41H-40P	15	130	96	66	46	40	16-2	4-14	80
	20	140	105	75	65	5l	16--2	4-14	66
	25	150	116	85	65	58	16-2	4-14	90
	32	180	135	100	78	66	18_S	4-18	105
	40	200	145	110	85	76	20-3	4-18	170
	50	220	160	125	100	88	20-3	4-18	230
	65	260	180	146	120	IIO	22-3	8-18	250
	80	280	195	160	135	12l	22-3	8-18	250
	100	320	230	190	160	150	24-3	8-23	296
	125	400	270	220	188	176	28-3	8-25	330
	150	400	300	250	218	204	30-3	8-26	376
	200	457	376	320	282	260	38-3	12-30	440
	250	533	446	385	346	313	42-3	12-3l
