蝸輪傳動固定式球閥（Q347F-16C

上海國特閥門Q347F蝸輪傳動固定式球閥采用手動蝸輪驅動，球閥上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

【產品名稱：蝸輪傳動固定式球閥】

【產品型號：Q347F-16C】

上海國特閥門Q347F蝸輪傳動固定式球閥是手動驅動系統裝置中的一種，頂部設有開度指示盤，能準確指示球閥的開啟角度。主要是用來在管道中起到截斷介質的作用，而且具有手動調節介質流量的功能。

【產品介紹】：
上海國特閥門Q347F蝸輪傳動固定式球閥采用手動蝸輪驅動，球閥上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

【工作原理】：
Q347F蝸輪傳動固定式球閥是在原有的球閥閥桿上接止齒輪箱，只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。一般順時針轉動為打開，逆時針轉動為關閉。

【產品特點】：
1、閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能。
2、密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點。
3、限位塊上設有鎖孔可鎖定開關位置避免誤操作，頂部有明顯地開和關標識。
4、密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。
5、根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。
6、可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
7、閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所。

【主要性能規范】：

型號	試驗壓力ps(MPa)			工作溫度(℃)	適用介質
	殼體	密封(液)	密封(氣)
Q347F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯)	水、蒸汽、油品等
Q347F-16
					硝酸等腐蝕性介質
					強氧化性介質
Q347F-25
Q347F-64					醋酸等腐蝕性介質
Q347F-160
					尿素等腐蝕性介質

【主要零件材料】：

閥體	球體、閥桿	閥座
WCB	2Cr13	加玻纖增強聚四氟乙烯、對位聚苯
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
CF8	0Cr19Ni9-(304)
CF3	00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti	1Cr18Ni12-Mo2Ti
CF8M	0Cr17Ni12-Mo2(316)
CF3M	00Cr17Ni14-Mo2(316l)

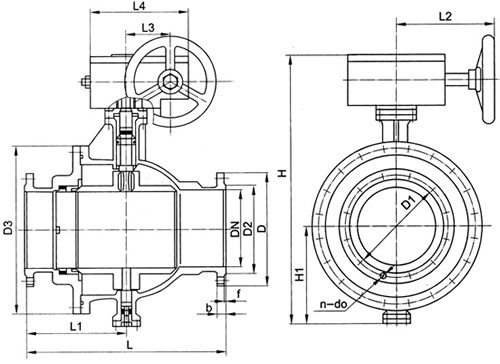

【主要外型尺寸】：

1.6MPa主要外型尺寸：

PN1.6(MPa)
通徑(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	-	-
150	394	150	280	240	210	24	8-23	305	113
200	457	200	335	295	265	26	12-23	398	180
250	533	250	405	355	320	30	12-25	495	240
300	610	300	460	410	375	30	12-25	580	390
350	686	350	520	470	435	34	16-25	625	510
400	762	400	580	525	485	36	16-30	720	750
450	864	450	640	585	545	40	20-30	770	950
500	914	500	705	650	608	44	20-34	840	1190

2.5MPa主要外型尺寸：

PN2.5(MPa)
通徑(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
100	305	100	230	190	160	24	8-23	-	-
125	381	125	270	220	188	28	8-25	-	-
150	403	150	300	250	218	30	8-25	305	117
200	502	200	360	310	278	34	12-25	398	185
250	568	250	425	370	332	36	12-30	495	245
300	648	300	485	430	390	40	16-30	580	395
350	762	350	550	490	448	44	16-34	625	516
400	838	400	610	550	505	48	16-34	720	756
450	914	450	660	600	555	50	20-34	770	958
500	991	500	730	660	610	52	20-41	840	1200

6.4MPa主要外型尺寸：

PN6.4(MPa)
通徑(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	292	50	175	135	105	88	26	4-23	-	-
65	330	65	200	160	130	110	28	8-23	-	-
80	356	80	210	170	140	121	30	8-23	-	-
100	432	100	250	200	168	150	32	8-25	-	-
125	508	125	295	240	202	176	36	8-30	-	130
150	559	150	340	280	240	204	38	8-34	365	150
200	660	200	405	345	300	260	44	12-34	398	280
250	787	250	470	400	352	313	48	12-41	445	480
300	838	300	530	460	412	364	54	16-41	515	640
350	889	350	595	525	475	422	60	16-41	550	870
400	991	400	670	585	525	474	66	16-48	615	1100

10.0MPa主要外型尺寸

PN10.0(MPa)
通徑(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	368	50	215	165	132	88	36	8-25	-	-
65	419	65	245	190	152	110	44	8-30	-	-
80	381	80	260	205	168	121	46	8-30	-	-
100	457	100	300	240	200	150	48	8-34	290	160
125	-	125	355	285	238	176	60	8-41	340	190
150	610	150	390	318	270	204	66	12-41	385	220
200	737	200	480	400	345	260	78	12-48	430	450
250	838	250	580	485	425	313	88	12-54	475	760
300	965	300	665	570	510	364	100	16-54	530	1050
