上海杰一閥門Q911F電動高壓內螺紋球閥是由KHB高壓球閥閥體及角行程電動執行器組成。球閥使用在壓力50.0MPa的 水、油、氣等。主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在最大工作壓力下能夠保持其結構的抗壓均勻性
【產品名稱：電動高壓內螺紋球閥】
【產品型號：Q911F-420】
上海國特閥門Q911F電動高壓內螺紋球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。
【產品介紹】：
上海國特閥門Q911F電動高壓內螺紋球閥是由KHB高壓球閥閥體及角行程電動執行器組成。球閥使用在壓力50.0MPa的 水、油、氣等。主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在最大工作壓力下能夠保持其結構的抗壓均勻性。
【工作原理】：
Q911F電動高壓內螺紋球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90o）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。
【產品特點】：
1、安裝簡便，能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
6、密封材料為聚四氟乙烯等，具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
【閥體】：
閥體形式 三段式鍛造閥體 公稱通徑 DN15～300mm、1/2"～12" 公稱壓力 PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB 法蘭標準 ANSI、GB、JB、HG等 連接形式 法蘭式、焊接式、螺紋式(適用于PN10MPa以內) 閥蓋形式 整體式 壓蓋型式 壓蓋壓緊式 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
【閥內件】：閥芯形式 O型球體閥芯 流量特性 快開型
【執行機構】：執行器型號 DSR、HQ、381、DZW系列角行程執行機構 主要技術參數 電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360° 動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 防護等級：相當于IP67、隔爆標志：ExdⅡBT4、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖
【主要性能指標】：公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 允許壓差(MPa) ≤ 公稱壓力 動作范圍 0～90°、0～360° 泄露量Q 按GB/T4213-92，小于額定KV0.01% 基本誤差 ±1% 回差 ±1% 死區 ≤1%(可調) 可調范圍 250：1 350：1
【主要零件材料】：零件名稱 材料 閥體、閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316) 閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯 螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) 填料 Ｖ型PTFE、柔性石墨
【主要性能規范】：
| 公稱通徑DN(mm) | DN15-300 | 1/2"～12" | ||||||||||||
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 試驗壓力 | 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||||||||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||||||||||

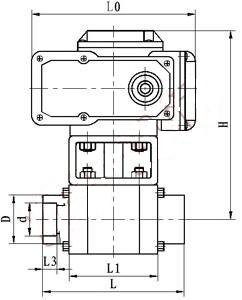

【主要尺寸】：
公稱通徑 | Q911N-100/160、Q911N-100/160P | Q911N-320、Q911N-320P | |||||||||
管螺紋 | 尺寸 | 管螺紋 | 尺寸 | ||||||||
d | L | H | W | E | H | W | SW | L | |||
6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
