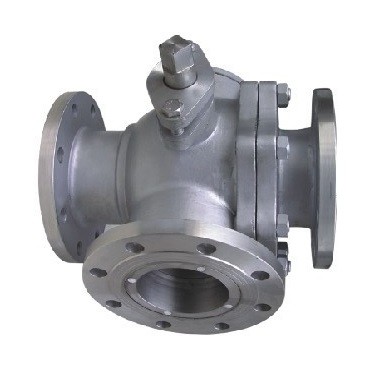

法蘭三通球閥（L型、T型）

上海國特閥門Q44F、Q45F法蘭三通球閥是一種三通道的回轉型球閥，閥芯有L型和T型，可以滿足不同的生產工藝要求。可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流。

【產品名稱：法蘭三通球閥】

【產品型號：Q44F、Q45F】

上海國特閥門Q44F、Q45F法蘭三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

【產品介紹】：
上海國特閥門Q44F、Q45F法蘭三通球閥是一種三通道的回轉型球閥，閥芯有L型和T型，可以滿足不同的生產工藝要求?？梢愿鶕?jù)需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流。

【工作原理】：
Q44F、Q45F法蘭三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T型用于介質分流、合流及流向切換。T型三通可以使三個通道相互連通或使其中的兩個通道連通。一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

【產品特點】：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
3、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
4、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。

【產品其他參數】：

性能參數：

型號		Q45F-16C	Q45F-25C	Q45F-40C	Q45F-16P	Q45F-25P	Q45F-40P
工作壓力(℃)		1.6	2.5	4.0	1.6	2.5	4.0
適用溫度(℃)		≤150
適用介質		水、蒸汽、油品等			弱腐蝕性介質
材料	閥體	碳素鋼鑄件			鉻鎳鈦不銹鋼鑄件
	球體、閥桿	2Cr13			鉻鎳鈦不銹鋼
	密封圈	增強聚四氟乙烯
	填料	聚四氟乙烯

主要外形和連接尺寸：

國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

美標連接尺寸和外形 150Lb

公稱通徑 DN		尺寸
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
1¹/₄	32	220	117	79	64	13	1.6	4-φ15	75	180
1¹/₂	40	250	127	98.5	73	15	1.6	4-φ15	90	220
2¹/₂	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100
