上海國特閥門QJH高壓球芯截止閥有螺紋、法蘭及板式三種連接形式，球芯及閥體內外表面均做防腐處理，適用于各種油類及水基乳化液為介質的液壓系統。
【產品名稱：高壓球芯截止閥】
【產品型號：QJH-NL、QJH-WL】
上海國特閥門QJH高壓球芯截止閥閥體材料有碳鋼、不銹鋼；球體材料：碳鋼、黃銅、不銹鋼；工作溫度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡膠、氟橡膠；手柄形式：鋁質直柄、鋁質曲柄、鑄鋅直柄04、鑄鋅曲柄、鋼質直柄、鋼質曲柄、不帶手柄；表面處理：磷化、電鍍黃鋅；驅動形式：手動、氣動、電動。
【產品介紹】：
上海國特閥門QJH高壓球芯截止閥有螺紋、法蘭及板式三種連接形式，球芯及閥體內外表面均做防腐處理，適用于各種油類及水基乳化液為介質的液壓系統。
【工作原理】：
QJH高壓球芯截止閥靠旋轉閥桿來使閥門暢通或閉塞。該閥設計結構緊湊、體積小。采用鍛鋼閥體，密封環為自潤滑工程塑料，耐高壓，密封性能好，手把搬動靈活舒適。球閥芯及閥體內外表面均做防腐處理。適用于各種油類及水基乳化液為介質的液壓系統。可用于高、中、低壓系統管道做為手動開關閥使用。
【產品特點】：
1、結構簡單、體積小、重量輕。
2、流體阻力小，全通徑的基本沒有流阻。
3、可用于高、中、低壓系統管道做為手動、氣動或電動使用。
4、密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
5、具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。
【產品其他參數】：
圖形符號
高壓球芯截止閥型號說明
① 系列代號Series Code：QJH系列高壓球芯截止閥
② 壓力等級Pressure Grade：H-32MPa
③ 公稱通徑Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 連接形式Joint Model：B-板式、F-法式、NL-內螺紋連接、WL-外螺紋連接
高壓球芯截止閥外形尺寸
型號 | A | B | C | L1 | L2 | L3 | L4 | L5 | L6 | H | N | d1 | d2 |
QJH-10B | 80 | 54 | 42 | 60 | 45 | 11 | 13 | 105 | 33 | 38 | 62 | Ф8.5 | Ф9 |
QJH-15B | 92 | 58 | 44 | 56 | 52 | 6 | 18 | 147 | 39 | 42 | 77 | Ф8.5 | Ф14 |
QJH-20B | 108 | 70 | 52 | 70 | 60 | 8.5 | 21.5 | 185 | 45 | 50 | 90 | Ф11 | Ф18 |
QJH-25B | 125 | 75 | 60 | 80 | 72 | 11 | 20 | 185 | 54.5 | 55 | 99 | Ф11 | Ф24 |
QJH-32B | 152 | 98 | 71 | 120 | 90 | 19 | 16 | 240 | 69.5 | 75 | 111 | Ф13 | Ф30 |
QJH-40B | 185 | 120 | 93 | 150 | 110 | 23 | 20 | 240 | 80 | 90 | 129 | Ф17 | Ф38 |

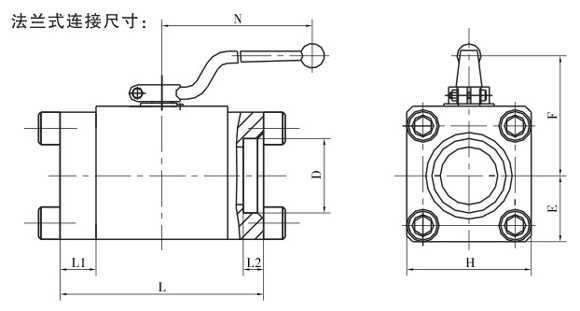

型號 | D | L | L1 | L2 | H | F | E | N |
QJH-50F1 | Ф62 | 170 | 30 | 17 | 104 | 118 | 55 | 240 |
QJH-65F1 | Ф77 | 220 | 45 | 22 | 126 | 132 | 67 | — |
QJH-80F1 | Ф91 | 240 | 45 | 25 | 139 | 142 | 75 | — |

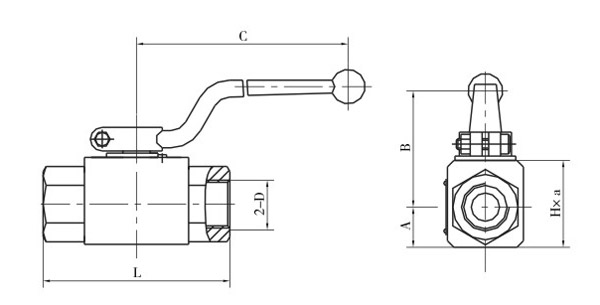

QJH系列高壓球芯截止閥
型號 | A | B | C | L | H×a | 2-D |
QJH-06NL | 13.5 | 27 | 105 | 67 | 33×26 | M16×1.5 |
QJH-10NL | 16 | 40 | 105 | 76 | 36×32 | M18×1.5 |
QJH-15NL | 19 | 45 | 147 | 88 | 45×38 | M27×2 |
QJH-20NL | 25 | 46 | 185 | 100 | 55×48 | M33×2 |
QJH-25NL | 28.5 | 59 | 185 | 116 | 64×57 | M42×2 |
QJH-32NL | 37.5 | 74 | 240 | 130 | 84×75 | M48×2 |
QJH-40NL | 42.5 | 88 | 240 | 140 | 95×85 | M60×2 |
外螺紋連接尺寸：
型號 | A | B | C | L | H×a | 2-D |
QJH-06WL | 13.5 | 27 | 105 | 71 | 33×26 | M16×1.5 |
QJH-10WL | 16 | 40 | 105 | 86 | 36×32 | M22×1.5 |
QJH-1WNL | 19 | 45 | 147 | 96 | 45×38 | M30×1.5 |
QJH-20WL | 25 | 46 | 185 | 112 | 55×48 | M36×2 |
QJH-25WL | 28.5 | 59 | 185 | 122 | 64×57 | M42×2 |
QJH-32WL | 37.5 | 74 | 240 | 145 | 84×75 | M52×2 |
QJH-40WL | 42.5 | 88 | 240 | 163 | 95×85 | M60×2 |

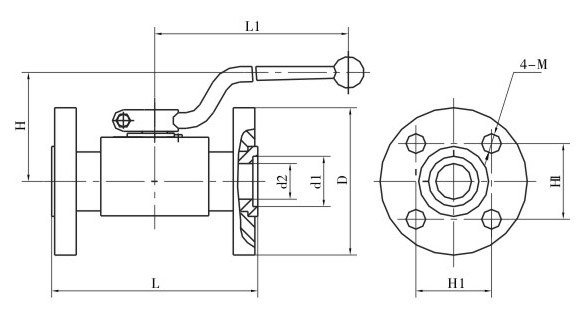

法蘭式連接尺寸：
型號 | L | L1 | H | H1 | D | d1 | d2 | M |
QJH-10F | 103 | 105 | 44 | 36 | Ф68 | Ф22 | Ф10 | M10 |
QJH-15F | 113 | 147 | 46 |
